Konfigurator: Wasseraufbereitungsanlage ambulante Kliniken
Artikelnummer: AMBULANT
24.350,00 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 49 Tagen, Lieferzeit 1-2 Tage
Artikelnummer:
AMBULANT
EAN:
4068823013160
Unser Kommentar:
Bitte beachten Sie das es sich beim hier gezeigten Grundpreis um das Grundmodell mit der Artikelnummer 896528 handelt. Das Bild zeigt unsere Vollausstattung des Systems. Einen Überblick über die möglichen Leasingraten inkl. etwaig gewählter Optionen finden Sie nach dem Anmelden in der Bestellmaske. Für Rückfragen stehen wir Ihnen gern zur Verfügung und ermitteln die für Sie passende Lösung.
Angebot als PDF
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "Konfigurator: Wasseraufbereitungsanlage ambulante Kliniken"
Hinweis: Bei dem dargestellten System, bestehend aus zwei Schränken, handelt es sich um die voll ausgestattete Version unseres Systems. Der Grundpreis wird demnach um die gewählten Optionen ergänzt.

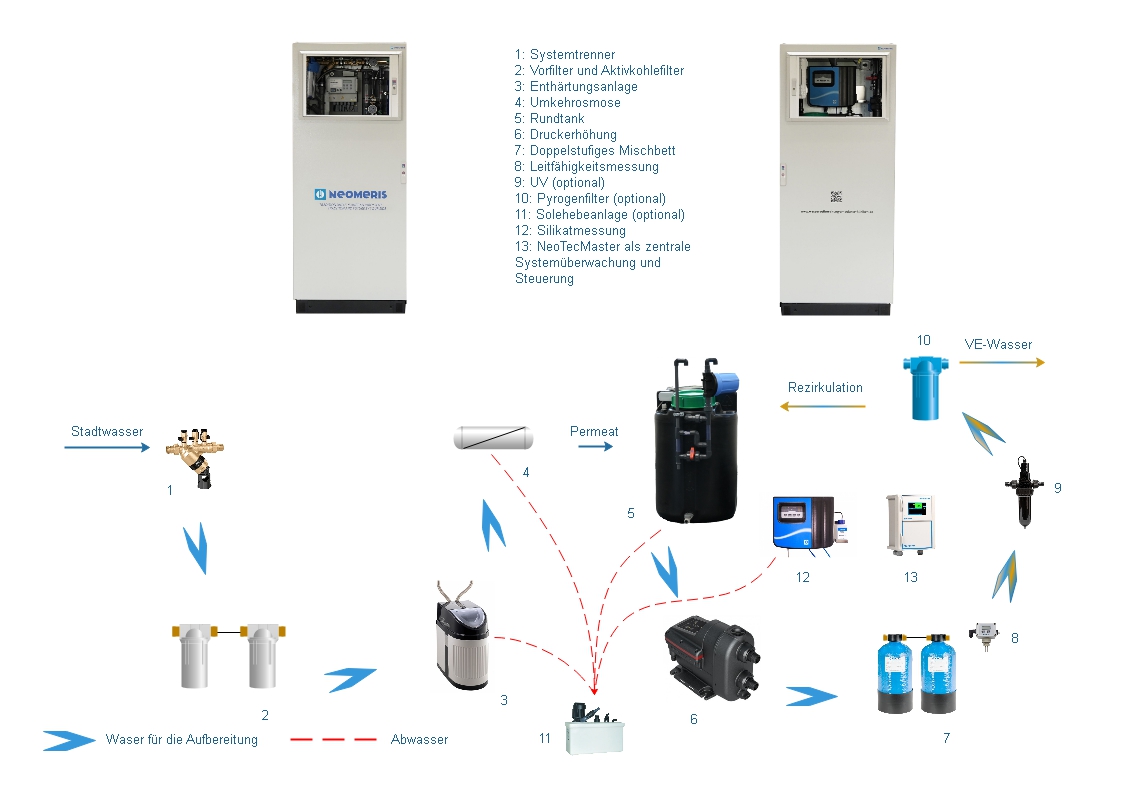

Prinzip
Die Wasseraufbereitungsanlage kann aufgrund ihrer modularen Bauweise
an die unterschiedlichen Gegebenheiten im ambulanten Versorgungsbereich
angepasst werden. Dazu zählen verschiedene Wasserhärtegrade,
Bedarfsmengen in ambulanten Zentren, die Ausgangswasserqualität
und die Aufbereitungsschritte. Eine optimale Wasseraufbereitung ist
relevant für eine verlässliche Verfügbarkeit von Instrumentarium
für Operationen. Zusätzlich geht der Schutz des Instrumentariums
und der Gerätetechnik damit einher. Weitergehend stehen etwaige
Beschädigungen des Instrumentariums oder der Gerätetechnik immer
im direkten Zusammenhang mit dem Thema Patientensicherheit. Zur
Aufbereitung des Wassers kommen eine Vorfiltration, eine Enthärtungsanlage,
eine Umkehrosmoseanlage mit einem 100 Liter Permeatbehälter
inklusive Wasserschloss und Sterifilter sowie eine dauerhafte Leitwertund
Silikat-Überwachung durch einen Testomat® 808 SiO2 am Mischbett
sowie Rezirkulationssystem mit integrierter UV-Anlage und Pyrogenfilter
zum Einsatz.
Abwasser Abführung über Solehebeanlage
Als optionale Komponente kann die Aufbereitungsanlage um eine
integrierte Abwasserhebeanlage erweitert werden, welche das erzeugte
und gesammelte Abwasser in die Kanalisation fördert. Als wesentliche
Abwasservolumenströme sind hierbei das Abwasser aus der Regeneration
der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose
zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden
Abwasserströme des Silikatmessgerätes, des Systemtrenners
sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere
Aktivkohlefilter) anfällt, gesammelt.
Absperrung über Systemtrenner
Zum Schutz des Trinkwassernetzes vor Verunreinigungen durch aufbereitetes
Wasser bzw. Veränderungen der natürlichen Zusammensetzung
des eingespeisten Trinkwassers durch die technische Aufbereitung
dessen, ist die Installation eines Systemtrenners zwingend vorgeschrieben.
Die Anlage verfügt über einen integrierten Systemtrenner (Typ BA),
welcher sich direkt hinter dem Aqua-Stop des Wasseranschlusses befindet.

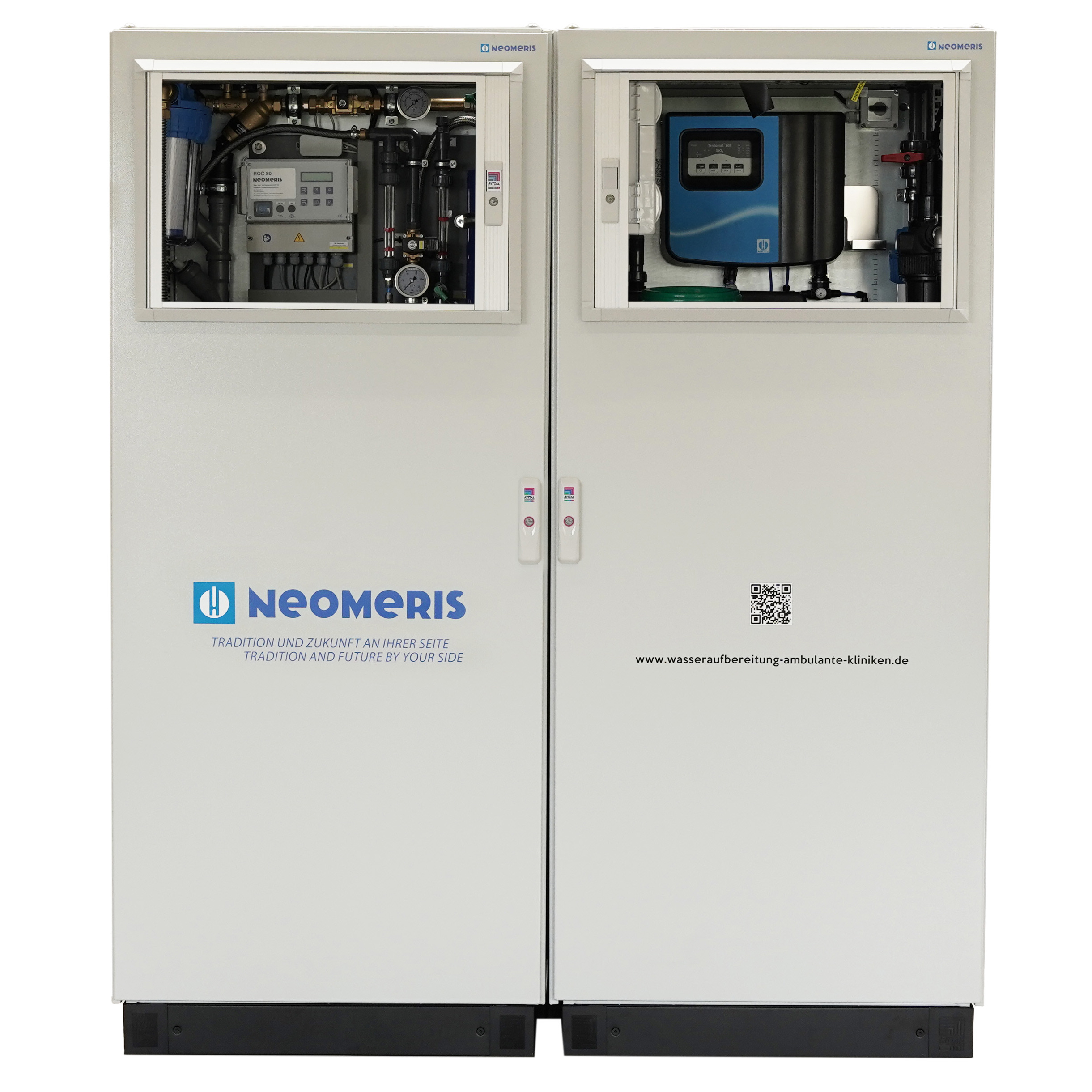

Rittal Schranksysteme
Die Anlagenkomponenten sind in zwei Rittal-Schränken verbaut. Rittal
ist ein führender Hersteller von Schranksystemen und bietet eine breite
Palette von Lösungen für die sichere Aufbewahrung und den Schutz von
elektronischen Komponenten und Geräten. Rittal Schranksysteme sind
in verschiedenen Größen, Ausführungen und Konfigurationen erhältlich
und eignen sich für verschiedene Anwendungsbereiche wie IT-Infrastruktur,
Industrieautomation, Energieverteilung und Telekommunikation.
Die Schranksysteme von Rittal zeichnen sich durch hohe Qualität, Funktionalität
und Flexibilität aus. Rittal Schränke werden aus hochwertigen
Materialien hergestellt und bieten eine robuste Konstruktion, die einen
zuverlässigen Schutz für die darin befindlichen Geräte gewährleistet.
Sie sind gegen Staub, Schmutz, Feuchtigkeit, Vibrationen und andere
Umgebungseinflüsse geschützt. Rittal Schranksysteme sind modular
aufgebaut, was bedeutet, dass sie an die spezifischen Anforderungen
und den verfügbaren Platz angepasst werden können. Sie bieten eine
Vielzahl von Optionen für die Montage von Zubehör wie Fachböden,
Kabelmanagement, Klimatisierungseinheiten und Stromverteilungseinheiten.
Die Schranksysteme von Rittal bieten verschiedene Sicherheitsmerkmale
wie abschließbare Türen, Sicherheitsschlösser und Zugangskontrollsysteme,
um den unbefugten Zugriff auf die Geräte zu verhindern und die Datensicherheit
zu gewährleisten. Für die Aufstellung der modularen Wasseraufbereitungsanlage
von HeylNeomeris wird lediglich eine minimale
Grundfläche von 1,60m x 1m benötigt. Sie besteht aus 2 Schränken, die
jeweils 80cm breit und 60cm tief sind. Es besteht die Möglichkeit mit
Doppel-flügeltüren zu arbeiten und somit ergibt sich aufgrund der Tiefe
von 60cm und einer Doppelflügeltür mit einem Abmaß von 40cm, eine
Fläche von 1m in der Raumtiefe.
Die verwendeten Schränke sind aus stabilen Stahlblechmodulen gefertigt
und weisen eine hochwertige Oberflächenbeschichtung auf.
Standardausstattung der Anlage
Testomat® 808 SiO2 Silikat Messgerät
Zu der dauerhaften Silikat Überwachung kommt ein Testomat®808
SiO2 Silikat zum Einsatz. Der Testomat®808 SiO2 ist ein Messgerät,
das zur Bestimmung des Silikatgehalts in Wasser eingesetzt wird. Das
Messprinzip des Testomat®808 SiO2 basiert auf der sogenannten
Molybdänblau-Methode. Dabei reagiert das Silikat im Wasser mit
einer Reagenzlösung, die Molybdän enthält. Diese Reaktion erzeugt
eine blaue Farbe, deren Intensität proportional zum Silikatgehalt ist.
Das Messgerät erfasst die Farbintensität mittels eines optischen Sensors
und wandelt sie in einen Messwert um, der den Silikatgehalt des Wassers
repräsentiert. Der Testomat®808 SiO2 ist in einem kompakten Gehäuse
untergebracht, das eine Bedienoberfläche, Anzeige- und Steuerelemente
sowie Anschlüsse für Wasserproben und Abfluss enthält.
Durch den Einsatz des Testomat 808®SiO2 wird die verlässliche Einhaltung
des seitens des DGSV sowie AKI empfohlenen Grenzwertes für SiO2 in
Höhe von 0,4 mg/l sichergestellt.
Im Falle einer Grenzwertüberschreitung besteht die Möglichkeit diese
an den optional erhältlichen NeoTecMaster® zu übermitteln oder direkt
ein optisches Warnelement anzusteuern.
Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich,
um etwaige Ablagerungen sowie hieraus im Folgenden resultierende
Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu
vermeiden.
Durch den Einsatz des Testomat®808 SiO2 können Unternehmen den
Silikatgehalt kontinuierlich überwachen und bei Bedarf entsprechende Maßnahmen ergreifen, um Ablagerungen zu verhindern.
Optionale Bestandteile der Anlage
UV-Desinfektion Mini (Option)
Die UV-Desinfektion wird bei der Wasseraufbereitung eingesetzt, um
das Wasser von etwaigen Mikroorganismen wie Bakterien, Viren und
Protozoen zu inaktivieren. UV steht für ultraviolette Strahlung, die von
speziellen UV-Lampen erzeugt wird. Das Prinzip der UV-Desinfektion
beruht auf der Inaktivierung der DNA oder RNA der Mikroorganismen,
wodurch sie daran gehindert werden, sich zu vermehren und Krankheiten
zu verursachen. Die UV-Desinfektion ist relevant, weil UV-Strahlung
effektiv gegen eine Vielzahl von Mikroorganismen, einschließlich
Bakterien, Viren und Protozoen wie Giardia und Cryptosporidium wirkt.
Es kann eine hohe Inaktivierungsrate erreicht werden und die meisten
pathogenen Organismen im Wasser abgetötet werden. Im Gegensatz zu
anderen Desinfektionsmethoden wie Chlorung oder Ozonierung erfordert
die UV-Desinfektion keine Zugabe von Chemikalien zum Wasser.
Es erzeugt keine unerwünschten Nebenprodukte und verändert weder
den Geschmack noch den Geruch des Wassers. Die UV-Desinfektion ist
eine zuverlässige Methode, um Mikroorganismen abzutöten. Solange die
UV-Lampe ordnungsgemäß gewartet wird, bleibt die Effektivität der Desinfektion
konstant. Da bei der UV-Desinfektion keine Chemikalien verwendet
werden, gibt es keine schädlichen Rückstände im Wasser oder in der
Umwelt. Es ist eine umweltfreundliche Desinfektionsmethode, die den ökologischen
Fußabdruck der Wasseraufbereitung reduziert. Es ist wichtig zu
beachten, dass die UV-Desinfektion eine wirksame Methode zur Abtötung
von Mikroorganismen ist, aber nicht zur Entfernung von Schadstoffen,
Partikeln oder chemischen Verunreinigungen im Wasser dient.
Die optionale UV-Anlage wird in das kontinuierlich arbeitende Rezirkulationssystem
der Anlage integriert.
Pyrogenfilter (Option)
Ein Pyrogenfilter ist eine spezielle Art von Filter, die in der Wasseraufbereitung
eingesetzt wird, um Pyrogene aus dem Wasser zu entfernen.
Pyrogene sind Stoffe, die eine immunologische Reaktion im Körper hervorrufen
können, insbesondere eine Erhöhung der Körpertemperatur. In
der Regel handelt es sich dabei um Endotoxine, die von Bakterien wie
beispielsweise Escherichia coli (E. coli) freigesetzt werden. Der Pyrogenfilter
besteht aus einem Filterelement, das eine sehr feine Porengröße
aufweist, typischerweise im Bereich von 0,1 bis 0,2 Mikrometern. Dies
ermöglicht es dem Filter, Partikel und Mikroorganismen effektiv zurückzuhalten,
einschließlich der pyrogenen Bakterien, die im Wasser vorhanden
sein können. Bei der modularen Wasseraufbereitungsanlage wird
der Pyrogenfilter nach anderen Vorbehandlungsstufen wie Filtration und
Desinfektion eingesetzt. Nachdem das Wasser von Partikeln und Mikroorganismen
gereinigt wurde, wird es durch den Pyrogenfilter geleitet, um
mögliche Pyrogene zu entfernen. Pyrogenfilter sind besonders wichtig in
Branchen, in denen die Pyrogenfreiheit des Wassers von entscheidender
Bedeutung ist, beispielsweise im ambulanten Versorgungsbereich, um
eine optimale Qualität von Instrumentarium für Operationen sicherzustellen.
Insgesamt spielen Pyrogenfilter eine wichtige Rolle in der Wasseraufbereitung,
um die Qualität und Reinheit des Wassers sicherzustellen
und die potenzielle Exposition gegenüber pyrogenen Substanzen zu
minimieren.
Der optionale Pyrogenfilter befindet sich direkt hinter der UV-Anlage und
ist somit ebenfalls in das kontinuierlich arbeitende Rezirkulationssystem
der Anlage integrierbar.
Hebeanlage (Option)
Die Hebeanlage dient der verlässlichen Abführung der anfallenden Abwassermengen
aus den einzelnen Prozessschritten. Als wesentliche
Volumenströme sind hierbei das Abwasser aus der Regeneration der
Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen.
In der Hebeanlage werden auch die diskontinuierlich anfallenden
Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das
Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter)
anfällt, gesammelt.
Der Einsatz einer Hebeanlage wird empfohlen, sofern die Abwasserleitungen
nicht an einen ebenerdigen Abwasseranschluss angeschlossen
werden können.
NeoTecMaster® 5 Zoll mit Gehäuse (Option)
Datenerfassung sowie deren Visualisierung und Verarbeitung sind nur
einige der relevanten Themen im Umfeld einer modernen Wasseraufbereitung.
Die Vernetzung unterschiedlichster Messsysteme und deren Einbindung
in die Prozessautomatisierung ist hierbei ein elementarer Baustein.
Der NeoTecMaster® wurde speziell für diese Aufgabe entwickelt und ist
ein herstelleroffenes Multiparametersystem.
Die Datenaufzeichnung und Visualisierung vom NeoTecMaster®
Die Visualisierung beim Multicontroller erfolgt über Trendgraphen. Alle
eingerichteten Parameter können an- und abgewählt werden. Alle
aufgezeichneten Daten werden auf einem USB Stick gesichert und sind
zusätzlich innerhalb des Firmennetzwerkes online abrufbar. Sie können
über die Umschalttaste bis zu 8 Parameter überwachen und visualisieren.
Der NeoTecMaster ist mit einem Bildschirm in 5 -Zoll Größe und zusätzlichem
Gehäuse der Schutzklasse IP 66 erhältlich.
Das NeoTecMaster® Multicontroller Konzept ist ein Basisbaustein für jede
Wasseraufbereitungsanlage, auch für Anlagen in ambulanten Kliniken.

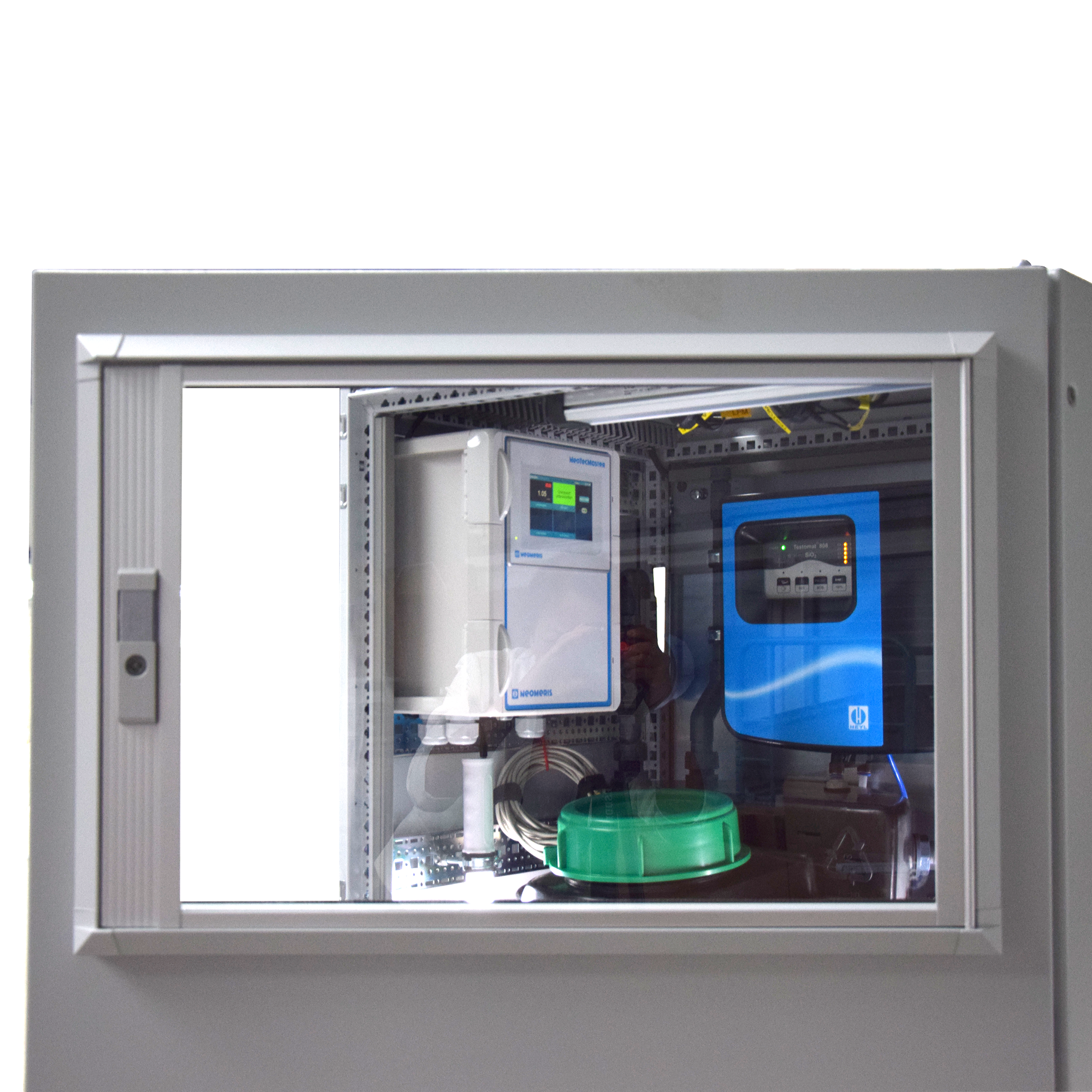

Sichtfenster (Option)
In den Rittal Schränken sind Sichtfenster verbaut, welche einen Überblick
über die Messtechnik bieten. Die Verwendung von Sichtfenstern in Rittal
Schranksystemen hat mehrere Vorteile. Sie ermöglichen eine visuelle Inspektion
der im Schrank befindlichen Geräte, ohne dass der Schrank geöffnet
werden muss. Dies erleichtert die Überwachung, Wartung und
Fehlerbehebung von Komponenten, ohne dass die Schrankintegrität
beeinträchtigt wird. Die Sichtfenster bestehen in der Regel aus einem
transparenten Material wie Glas.
Hinweise: Sichtfenster in den Rittal-Schränken
sind ausschließlich für einflüglige Türen verfügbar.
Bei Auswahl dieser Option ist darauf zu
achten, dass sich die notwendige Mindest-Raumtiefe
von 100 cm auf 140 cm erhöht.
Beleuchtung (Option)
Weiterhin ist optional für diese Ausführungsvariante eine Innen-Beleuchtung
mit RGB-Farbtönen verfügbar. Diese können je nach Ausstattung der
Schranksysteme unabhängig platziert werden. Bitte beachten Sie, dass diese
Option nur für Schränke mit Sichtfenster verfügbar ist.
Aqua-Stop (Magnetventil-Absperrung)
Ein Aqua-Stop ist ein Sicherheitsmechanismus, der in Wasserversorgungssystemen
verwendet wird, um den Wasserfluss zu stoppen oder
zu begrenzen, wenn eine Störung oder ein Leck auftritt. Es handelt sich
in der Regel um einen automatischen Schließmechanismus, der das
Wasserzufuhrventil schließt, um größere Wasserschäden zu verhindern.
Ein Magnetventil ist eine Art von Absperrventil, das durch die Verwendung
eines elektromagnetischen Feldes gesteuert wird. In der Wasseraufbereitung
wird ein Magnetventil zur Absperrung oder Regelung des Wasserflusses
eingesetzt. Das Magnetventil besteht aus einem elektromagnetischen
Spulensystem und einem Ventilmechanismus. Durch das Anlegen einer
elektrischen Spannung an die Spule wird ein Magnetfeld erzeugt, das den
Ventilmechanismus beeinflusst. Je nach Anwendung kann das Magnetventil
geöffnet oder geschlossen werden, um den Wasserfluss zu ermöglichen
oder zu blockieren. In Kombination kann zusätzliche Sicherheit und
Kontrolle über den Wasserfluss gewährleistet werden.
Der Aqua-Stop befindet sich direkt als erstes Element hinter dem Haupt-
Wasseranschluss der Anlage. Das zugehörige Magnetventil ist mit zwei
Fühlern gekoppelt, wovon jeweils einer die Bodenwannen der beiden
Schranksysteme kontinuierlich überwacht. Die Bodenwannen sind fester
Bestandteil der Schranksysteme.
Auffangwanne (Option)
Die Bodenwannen sind optionaler Bestandteil der Schranksysteme.
Technische Daten
| Testomat® 808 SiO2 (Silikat Messgerät) | |
| Messbereich: | Siliziumdioxid SiO2: 0,3 - 1,2 ppm |
| Netzanschluss: abhängig von Geräteausführung |
24V / 115V / 230V, 50 – 60 Hz |
| Geräteabsicherung: | 230 – 240 V: T0,1 A; 115 V: T0,2 A; 24 V: T0,8 A |
| Netzabsicherung für Verbraucher: |
max. 4 A (N , L) |
| Leistungsaufnahme: | max. 16 VA, ohne äußere Belastung |
| Schutzklasse: | I |
| Schutzart: | IP54 |
| Konformität: | EN 61000-6-2, EN 61000-6-4, EN 61010-1 |
| Umgebungstemperatur: | 10 – 40 °C |
| Stromschnittstelle: | Ausgabe definierter Werte (5, 8, 11, 14, 17, 20 mA) zur Ausgabe von Status- und Fehlermeldungen, max. Bürde 500 Ohm |
| Kontaktbelastung Relais: |
230V / 4A AC ohmsche Last |
| Gewicht: | 4350 g |
| Einsatzbereich: | Reinstwasserüberwachung für AEMPs und ambulante Zentren |
| Hebeanlage | |
| Pumpen Typ: | "Dichtungslose Eintauchpumpe aus Kunststoff Valox (Pumpengehäuse, Laufrad und Deckel) bzw. Motorwelle aus Edelstahl AISI 316; 2 poliger Induktionsmotor 50 Hz (2800 U/min), Spannung 230 V, nach EN 60034, Schutzart IP55, Isolationsklasse F." |
| Werkstoffe: | Gehäuse, Deckel und Laufrad aus PBT |
| Behälterinhalt: | 13l Tankvolumen |
| Anschlüsse: | Regeneration: 8 mm (wahlweise 10 mm und 12 mm als Zubehör im Lieferumfang) über freien Zulauf (Systemtrennung) |
| Überlauf: 13 mm (wahlweise 20 mm als Zubehör im Lieferumfang) | |
| Druckanschluss: ¾“ (20 mm) | |
| max. Förderhöhe: | 5m WS |
| max. Fördermenge: | 70 l/min |
| Motorleistung: | 0.09 kW (P2) |
| Betriebsspannung: | 230 V, 50 Hz |
| Nennstrom: | 0.7 A |
| Niveausteuerung: | Membranschalter mit Zeitrelais |
| Anschlusskabel: | Länge 3m mit Schutzkontakt-Stecker |
| Druckanschluss: | 3/4" Schlauchtülle inkl. Rückschlagventil |
| Fördermedium: | Sole + Kaltwasser, Salzgehalt ca. 27% |
| max. Korngröße: | Feststoffe bis 4mm |
| max. Temperatur: | 40°C |
| Abmessungen (BxHxT): | 450 x 540 x 230mm |
| Gesamtgewicht: | ca. 5kg |
| Sichtfenster | |
| Material: | Aluminium-Strangpressprofil mit Zink- Druckguss-Eckstücken und Einscheiben- Sicherheitsglas |
| Oberfläche: | Grundrahmen: pulverbeschichtet RAL 7035 Scharnier-und Verschluss-Profil: eloxiert, natur |
| Vorteil Scheibe: | Aus Einscheiben-Sicherheitsglas: hohe Resistenz gegen Lösungsmittel und Kratzer, antistatisch, geringere Verletzungsgefahr bei Bruch Serienmäßiger Doppelbart-Verschluss-Einsatz, austauschbar gegen Verschluss-Einsätze 27mm, Ausführung A und/oder gegen Verschluss-System Ergoform-S (außer H_270mm) Scharnier mit 180 ° - Öffnungswinkel, leicht einzuhängen |
| Vorteil Rahmen: | Leicht an der Tür anschraubbar durch angepasste Abmessungen (Türrohrrahmen als Bohrschablone nutzbar). Einfach in der Höhe justierbar. Stabilisiert den Türausschnitt. Verdeckt die Schnittkante. Es entsteht kein Schmutz auf der Dichtung, die Scheibe ist gegen Aushebeln gesichert, beim Öffnen fällt kein Schmutz herunter und es läuft keine Flüssigkeit hinter Fenster- Rahmenprofil in der Höhe 30mm oder 60mm |
| Schutzart: | IP54 |
| Abmessungen (BxHxT): | 700 x 470 x 47mm |
| Sichtbare Fläche: | 563 x 398mm |
| Gewicht: | 5,75 kg |
| Kupferanteil: | 0 |
