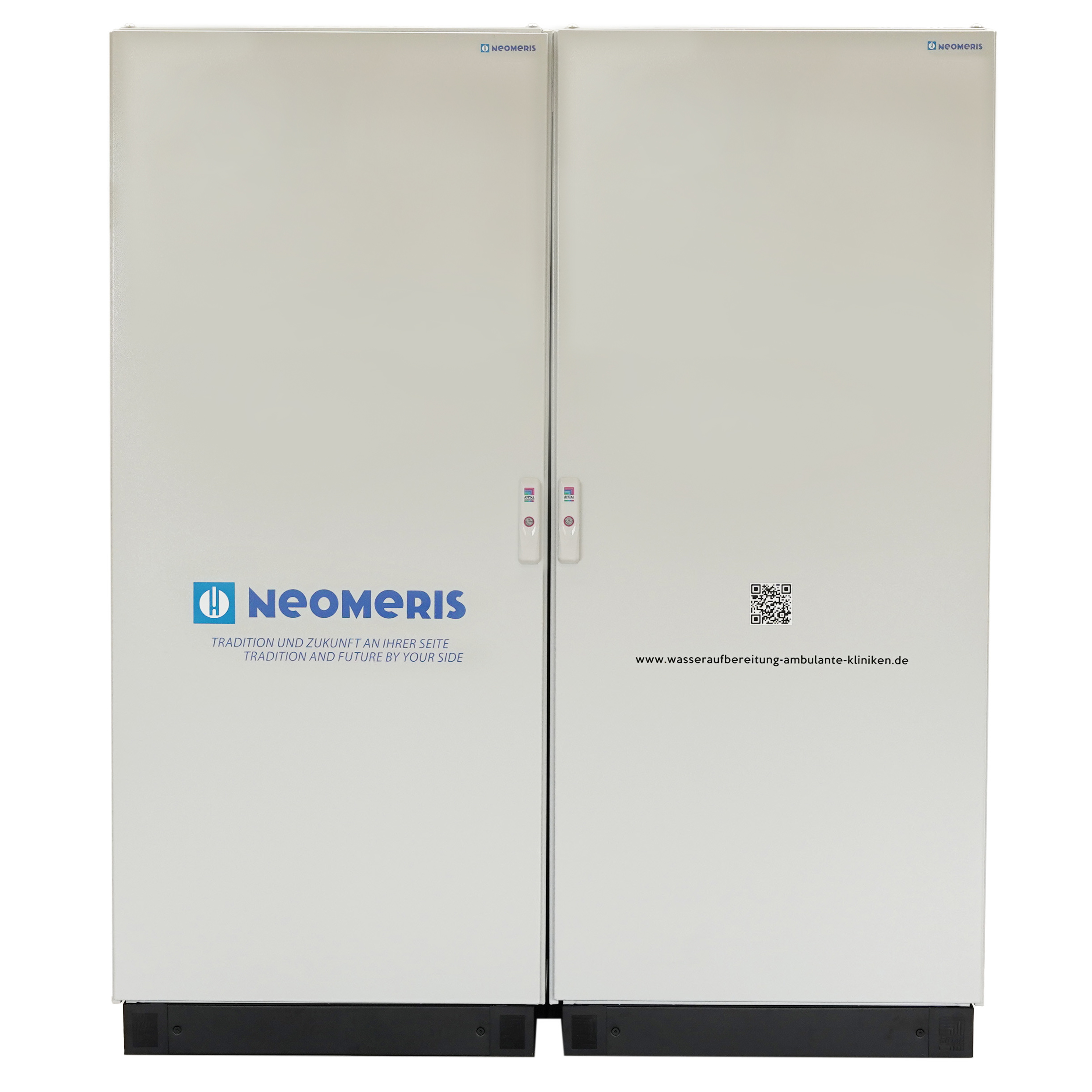

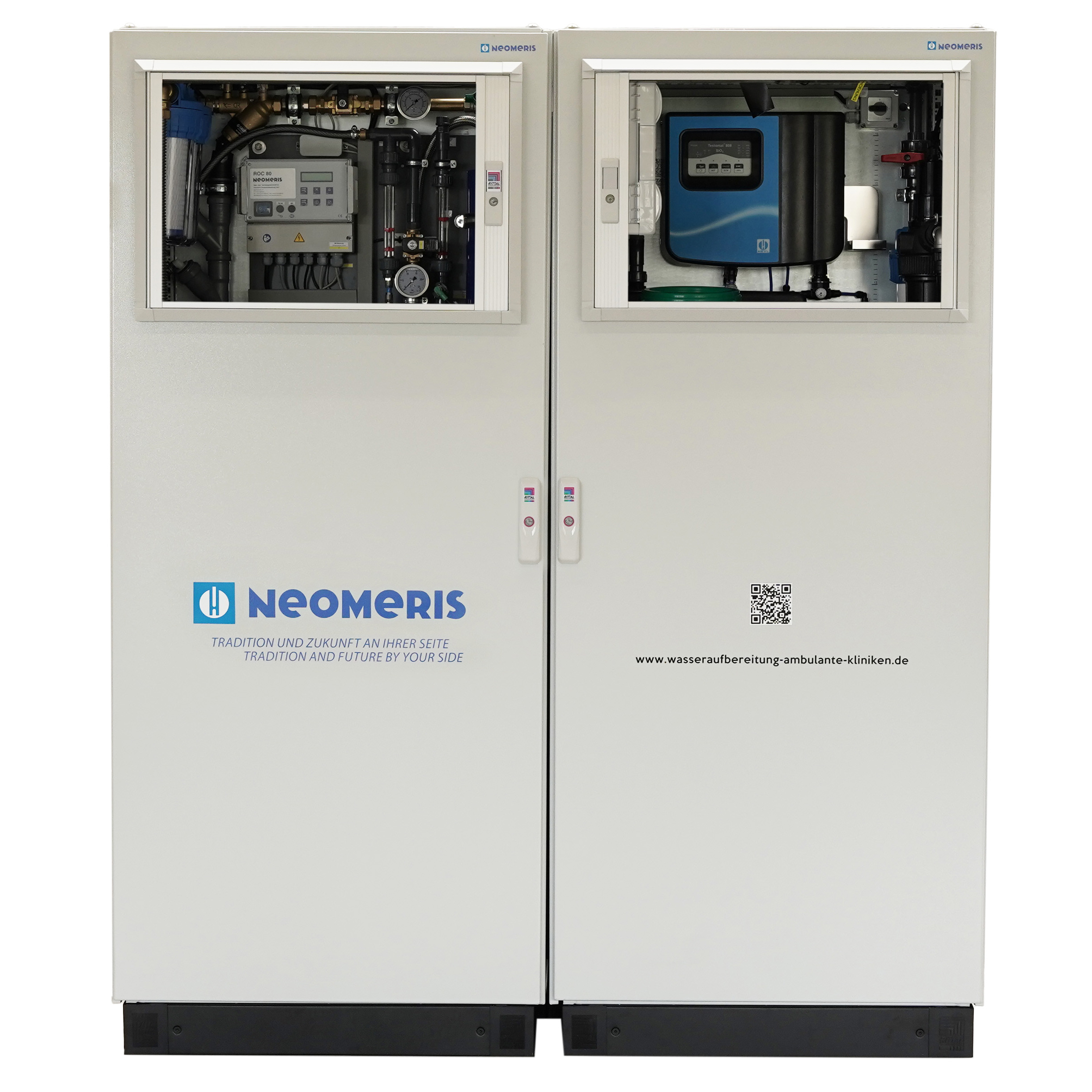

Hinweis: Bei dem dargestellten System, bestehend aus zwei Schränken, handelt es sich um die voll ausgestattete Version unseres Systems. Der Grundpreis wird demnach um die gewählten Optionen ergänzt.Die modulare Wasseraufbereitungsanlage wurde speziell für den ambulanten Versorgungsbereich entwickelt. Unter Beibehaltung der Gesamtgeometrie kann die Anlage auf die unterschiedlichen Wasserhärtegrade in Deutschland, die Bedarfsmengen in unterschiedlichen ambulanten Zentren, als auch an die Ausgangswasserqualität inklusive etwaiger Aufbereitungsschritte seitens der Versorger angepasst werden. Die Modularität bietet den entscheidenden Vorteil, dass das Gesamtkonzept auf den jeweiligen Wassertyp beziehungsweise die Zusammensetzung als auch die Aufbereitungsverfahren des Versorgers angepasst werden kann.PrinzipDie Wasseraufbereitungsanlage kann aufgrund ihrer modularen Bauweise an die unterschiedlichen Gegebenheiten im ambulanten Versorgungsbereich angepasst werden. Dazu zählen verschiedene Wasserhärtegrade, Bedarfsmengen in ambulanten Zentren, die Ausgangswasserqualität und die Aufbereitungsschritte. Eine optimale Wasseraufbereitung ist relevant für eine verlässliche Verfügbarkeit von Instrumentarium für Operationen. Zusätzlich geht der Schutz des Instrumentariums und der Gerätetechnik damit einher. Weitergehend stehen etwaige Beschädigungen des Instrumentariums oder der Gerätetechnik immer im direkten Zusammenhang mit dem Thema Patientensicherheit. Zur Aufbereitung des Wassers kommen eine Vorfiltration, eine Enthärtungsanlage, eine Umkehrosmoseanlage mit einem 100 Liter Permeatbehälter inklusive Wasserschloss und Sterifilter sowie eine dauerhafte Leitwertund Silikat-Überwachung durch einen Testomat® 808 SiO2 am Mischbett sowie Rezirkulationssystem mit integrierter UV-Anlage und Pyrogenfilter zum Einsatz.Abwasser Abführung über SolehebeanlageAls optionale Komponente kann die Aufbereitungsanlage um eine integrierte Abwasserhebeanlage erweitert werden, welche das erzeugte und gesammelte Abwasser in die Kanalisation fördert. Als wesentliche Abwasservolumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt.Absperrung über SystemtrennerZum Schutz des Trinkwassernetzes vor Verunreinigungen durch aufbereitetes Wasser bzw. Veränderungen der natürlichen Zusammensetzung des eingespeisten Trinkwassers durch die technische Aufbereitung dessen, ist die Installation eines Systemtrenners zwingend vorgeschrieben. Die Anlage verfügt über einen integrierten Systemtrenner (Typ BA), welcher sich direkt hinter dem Aqua-Stop des Wasseranschlusses befindet.Rittal SchranksystemeDie Anlagenkomponenten sind in zwei Rittal-Schränken verbaut. Rittal ist ein führender Hersteller von Schranksystemen und bietet eine breite Palette von Lösungen für die sichere Aufbewahrung und den Schutz von elektronischen Komponenten und Geräten. Rittal Schranksysteme sind in verschiedenen Größen, Ausführungen und Konfigurationen erhältlich und eignen sich für verschiedene Anwendungsbereiche wie IT-Infrastruktur, Industrieautomation, Energieverteilung und Telekommunikation.Die Schranksysteme von Rittal zeichnen sich durch hohe Qualität, Funktionalität und Flexibilität aus. Rittal Schränke werden aus hochwertigen Materialien hergestellt und bieten eine robuste Konstruktion, die einen zuverlässigen Schutz für die darin befindlichen Geräte gewährleistet. Sie sind gegen Staub, Schmutz, Feuchtigkeit, Vibrationen und andere Umgebungseinflüsse geschützt. Rittal Schranksysteme sind modular aufgebaut, was bedeutet, dass sie an die spezifischen Anforderungen und den verfügbaren Platz angepasst werden können. Sie bieten eine Vielzahl von Optionen für die Montage von Zubehör wie Fachböden, Kabelmanagement, Klimatisierungseinheiten und Stromverteilungseinheiten. Die Schranksysteme von Rittal bieten verschiedene Sicherheitsmerkmale wie abschließbare Türen, Sicherheitsschlösser und Zugangskontrollsysteme, um den unbefugten Zugriff auf die Geräte zu verhindern und die Datensicherheit zu gewährleisten. Für die Aufstellung der modularen Wasseraufbereitungsanlage von HeylNeomeris wird lediglich eine minimale Grundfläche von 1,60m x 1m benötigt. Sie besteht aus 2 Schränken, die jeweils 80cm breit und 60cm tief sind. Es besteht die Möglichkeit mit Doppel-flügeltüren zu arbeiten und somit ergibt sich aufgrund der Tiefe von 60cm und einer Doppelflügeltür mit einem Abmaß von 40cm, eine Fläche von 1m in der Raumtiefe.Die verwendeten Schränke sind aus stabilen Stahlblechmodulen gefertigt und weisen eine hochwertige Oberflächenbeschichtung auf.Standardausstattung der AnlageTestomat® 808 SiO2 Silikat MessgerätZu der dauerhaften Silikat Überwachung kommt ein Testomat®808 SiO2 Silikat zum Einsatz. Der Testomat®808 SiO2 ist ein Messgerät, das zur Bestimmung des Silikatgehalts in Wasser eingesetzt wird. Das Messprinzip des Testomat®808 SiO2 basiert auf der sogenannten Molybdänblau-Methode. Dabei reagiert das Silikat im Wasser mit einer Reagenzlösung, die Molybdän enthält. Diese Reaktion erzeugt eine blaue Farbe, deren Intensität proportional zum Silikatgehalt ist. Das Messgerät erfasst die Farbintensität mittels eines optischen Sensors und wandelt sie in einen Messwert um, der den Silikatgehalt des Wassers repräsentiert. Der Testomat®808 SiO2 ist in einem kompakten Gehäuse untergebracht, das eine Bedienoberfläche, Anzeige- und Steuerelemente sowie Anschlüsse für Wasserproben und Abfluss enthält.Durch den Einsatz des Testomat 808®SiO2 wird die verlässliche Einhaltung des seitens des DGSV sowie AKI empfohlenen Grenzwertes für SiO2 in Höhe von 0,4 mg/l sichergestellt.Im Falle einer Grenzwertüberschreitung besteht die Möglichkeit diese an den optional erhältlichen NeoTecMaster® zu übermitteln oder direkt ein optisches Warnelement anzusteuern. Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich, um etwaige Ablagerungen sowie hieraus im Folgenden resultierende Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu vermeiden.Durch den Einsatz des Testomat®808 SiO2 können Unternehmen den Silikatgehalt kontinuierlich überwachen und bei Bedarf entsprechende Maßnahmen ergreifen, um Ablagerungen zu verhindern.Optionale Bestandteile der AnlageUV-Desinfektion Mini (Option)Die UV-Desinfektion wird bei der Wasseraufbereitung eingesetzt, um das Wasser von etwaigen Mikroorganismen wie Bakterien, Viren und Protozoen zu inaktivieren. UV steht für ultraviolette Strahlung, die von speziellen UV-Lampen erzeugt wird. Das Prinzip der UV-Desinfektion beruht auf der Inaktivierung der DNA oder RNA der Mikroorganismen, wodurch sie daran gehindert werden, sich zu vermehren und Krankheiten zu verursachen. Die UV-Desinfektion ist relevant, weil UV-Strahlung effektiv gegen eine Vielzahl von Mikroorganismen, einschließlich Bakterien, Viren und Protozoen wie Giardia und Cryptosporidium wirkt. Es kann eine hohe Inaktivierungsrate erreicht werden und die meisten pathogenen Organismen im Wasser abgetötet werden. Im Gegensatz zu anderen Desinfektionsmethoden wie Chlorung oder Ozonierung erfordert die UV-Desinfektion keine Zugabe von Chemikalien zum Wasser. Es erzeugt keine unerwünschten Nebenprodukte und verändert weder den Geschmack noch den Geruch des Wassers. Die UV-Desinfektion ist eine zuverlässige Methode, um Mikroorganismen abzutöten. Solange die UV-Lampe ordnungsgemäß gewartet wird, bleibt die Effektivität der Desinfektion konstant. Da bei der UV-Desinfektion keine Chemikalien verwendet werden, gibt es keine schädlichen Rückstände im Wasser oder in der Umwelt. Es ist eine umweltfreundliche Desinfektionsmethode, die den ökologischen Fußabdruck der Wasseraufbereitung reduziert. Es ist wichtig zu beachten, dass die UV-Desinfektion eine wirksame Methode zur Abtötung von Mikroorganismen ist, aber nicht zur Entfernung von Schadstoffen, Partikeln oder chemischen Verunreinigungen im Wasser dient.Die optionale UV-Anlage wird in das kontinuierlich arbeitende Rezirkulationssystem der Anlage integriert.Pyrogenfilter (Option)Ein Pyrogenfilter ist eine spezielle Art von Filter, die in der Wasseraufbereitung eingesetzt wird, um Pyrogene aus dem Wasser zu entfernen. Pyrogene sind Stoffe, die eine immunologische Reaktion im Körper hervorrufen können, insbesondere eine Erhöhung der Körpertemperatur. In der Regel handelt es sich dabei um Endotoxine, die von Bakterien wie beispielsweise Escherichia coli (E. coli) freigesetzt werden. Der Pyrogenfilter besteht aus einem Filterelement, das eine sehr feine Porengröße aufweist, typischerweise im Bereich von 0,1 bis 0,2 Mikrometern. Dies ermöglicht es dem Filter, Partikel und Mikroorganismen effektiv zurückzuhalten, einschließlich der pyrogenen Bakterien, die im Wasser vorhanden sein können. Bei der modularen Wasseraufbereitungsanlage wird der Pyrogenfilter nach anderen Vorbehandlungsstufen wie Filtration und Desinfektion eingesetzt. Nachdem das Wasser von Partikeln und Mikroorganismen gereinigt wurde, wird es durch den Pyrogenfilter geleitet, um mögliche Pyrogene zu entfernen. Pyrogenfilter sind besonders wichtig in Branchen, in denen die Pyrogenfreiheit des Wassers von entscheidender Bedeutung ist, beispielsweise im ambulanten Versorgungsbereich, um eine optimale Qualität von Instrumentarium für Operationen sicherzustellen. Insgesamt spielen Pyrogenfilter eine wichtige Rolle in der Wasseraufbereitung, um die Qualität und Reinheit des Wassers sicherzustellen und die potenzielle Exposition gegenüber pyrogenen Substanzen zu minimieren.Der optionale Pyrogenfilter befindet sich direkt hinter der UV-Anlage und ist somit ebenfalls in das kontinuierlich arbeitende Rezirkulationssystem der Anlage integrierbar.Hebeanlage (Option)Die Hebeanlage dient der verlässlichen Abführung der anfallenden Abwassermengen aus den einzelnen Prozessschritten. Als wesentliche Volumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt.Der Einsatz einer Hebeanlage wird empfohlen, sofern die Abwasserleitungen nicht an einen ebenerdigen Abwasseranschluss angeschlossen werden können.NeoTecMaster® 5 Zoll mit Gehäuse (Option)Datenerfassung sowie deren Visualisierung und Verarbeitung sind nur einige der relevanten Themen im Umfeld einer modernen Wasseraufbereitung. Die Vernetzung unterschiedlichster Messsysteme und deren Einbindung in die Prozessautomatisierung ist hierbei ein elementarer Baustein. Der NeoTecMaster® wurde speziell für diese Aufgabe entwickelt und ist ein herstelleroffenes Multiparametersystem.Die Datenaufzeichnung und Visualisierung vom NeoTecMaster®Die Visualisierung beim Multicontroller erfolgt über Trendgraphen. Alle eingerichteten Parameter können an- und abgewählt werden. Alle aufgezeichneten Daten werden auf einem USB Stick gesichert und sind zusätzlich innerhalb des Firmennetzwerkes online abrufbar. Sie können über die Umschalttaste bis zu 8 Parameter überwachen und visualisieren.Der NeoTecMaster ist mit einem Bildschirm in 5 -Zoll Größe und zusätzlichem Gehäuse der Schutzklasse IP 66 erhältlich.Das NeoTecMaster® Multicontroller Konzept ist ein Basisbaustein für jede Wasseraufbereitungsanlage, auch für Anlagen in ambulanten Kliniken.Sichtfenster (Option)In den Rittal Schränken sind Sichtfenster verbaut, welche einen Überblick über die Messtechnik bieten. Die Verwendung von Sichtfenstern in Rittal Schranksystemen hat mehrere Vorteile. Sie ermöglichen eine visuelle Inspektion der im Schrank befindlichen Geräte, ohne dass der Schrank geöffnet werden muss. Dies erleichtert die Überwachung, Wartung und Fehlerbehebung von Komponenten, ohne dass die Schrankintegrität beeinträchtigt wird. Die Sichtfenster bestehen in der Regel aus einem transparenten Material wie Glas.Hinweise: Sichtfenster in den Rittal-Schränken sind ausschließlich für einflüglige Türen verfügbar. Bei Auswahl dieser Option ist darauf zu achten, dass sich die notwendige Mindest-Raumtiefe von 100 cm auf 140 cm erhöht.Beleuchtung (Option)Weiterhin ist optional für diese Ausführungsvariante eine Innen-Beleuchtung mit RGB-Farbtönen verfügbar. Diese können je nach Ausstattung der Schranksysteme unabhängig platziert werden. Bitte beachten Sie, dass diese Option nur für Schränke mit Sichtfenster verfügbar ist.Aqua-Stop (Magnetventil-Absperrung)Ein Aqua-Stop ist ein Sicherheitsmechanismus, der in Wasserversorgungssystemen verwendet wird, um den Wasserfluss zu stoppen oder zu begrenzen, wenn eine Störung oder ein Leck auftritt. Es handelt sich in der Regel um einen automatischen Schließmechanismus, der das Wasserzufuhrventil schließt, um größere Wasserschäden zu verhindern.Ein Magnetventil ist eine Art von Absperrventil, das durch die Verwendung eines elektromagnetischen Feldes gesteuert wird. In der Wasseraufbereitung wird ein Magnetventil zur Absperrung oder Regelung des Wasserflusses eingesetzt. Das Magnetventil besteht aus einem elektromagnetischen Spulensystem und einem Ventilmechanismus. Durch das Anlegen einer elektrischen Spannung an die Spule wird ein Magnetfeld erzeugt, das den Ventilmechanismus beeinflusst. Je nach Anwendung kann das Magnetventil geöffnet oder geschlossen werden, um den Wasserfluss zu ermöglichen oder zu blockieren. In Kombination kann zusätzliche Sicherheit und Kontrolle über den Wasserfluss gewährleistet werden.Der Aqua-Stop befindet sich direkt als erstes Element hinter dem Haupt- Wasseranschluss der Anlage. Das zugehörige Magnetventil ist mit zwei Fühlern gekoppelt, wovon jeweils einer die Bodenwannen der beiden Schranksysteme kontinuierlich überwacht. Die Bodenwannen sind fester Bestandteil der Schranksysteme.Auffangwanne (Option)Die Bodenwannen sind optionaler Bestandteil der Schranksysteme.

Hochwertiges Leitfähigkeitsmessgerät für die Leitfähigkeitsüberwachung Unser innovatives Leitfähigkeitsmessgerät wurde speziell für die Überwachung der Leitfähigkeit in Reinstwasser (VE- Wasser) entwickelt und verfügt über einen 4-20 mA Signalausgang, der eine problemlose Integration in übergeordnete Steuerungssysteme ermöglicht. Die Messungen sind temperaturkompensiert, was eine höhere Genauigkeit gewährleistet. Mit einem Messbereich von 0 bis 2 µS/cm eignet sich unser Gerät besonders für die Überwachung niedriger Leitfähigkeiten, wie sie typischerweise in Mischbett-Ionenaustauscher Patronen vorkommen. Die Grenzwertanzeige erfolgt mittels 2 LEDs (grün/rot), auf der Geräteoberseite abgelesen werden kann. Eine Acrylglas Abdeckung sorgt dafür, dass der aktuelle Status sofort sichtbar ist. Das Gerät verfügt über ein ¾-Schraubgewinde, das auf Kundenwunsch für eine einfache und sichere Montage angepasst werden kann. Es besteht auch die Möglichkeit der individuellen Ausführung hinsichtlich der LEDs, einschließlich des Messbereichs und eines privaten Labels. Unser hochwertiges Leitfähigkeitsmessgerät bietet eine zuverlässige Lösung für die Leitfähigkeitsüberwachung in medizinischen Bereichen, um die Richtlinien und Empfehlungen der DGSV zu erfüllen. Unser Messgerät ist zudem besonders für die Mischbettpatronen Überwachung im klinischen Umfeld geeignet. Standard LED Konfiguration (1 grüne LED, 1 rote LED): <0,5 µS/cm = grün  >0,5µS/cm bis <1µS/cm = grün/rot blinkend  >1 µS/cm = rot

Leitwertmessgerät für die Leitfähigkeitsüberwachung  Unser innovatives Leitwertmessgerät wurde gezielt für die Überwachung der Leitfähigkeit von wässrigen Lösungen entwickelt. Mit einem Messbereich von 0 bis 5 µS/cm ist unser Gerät besonders geeignet für die Überwachung niedriger Leitfähigkeiten, wie sie typischerweise in folgenden Verfahren Anwendung finden:  Mischbettpatronen Vollentsalzung Umkehrosmose (2-stufig) EDI (Elektrodenionisation) Die Grenzwertanzeige erfolgt mittels digitalen Displays mit 2 voreingestellten Grenz-werten und zur Visualisierung mit 2 LEDs (grün/rot). Das Gerät verfügt über ein Einschraubgewinde von ¾“, das auf Kundenwunsch zur einfachen und sicheren Installation angepasst werden kann. Darüber hinaus besteht die Möglichkeit individueller Ausführungen hinsichtlich des Messbereiches und einem privaten Label. Zuverlässigkeit für medizinische Anwendungen Unser hochqualitatives Leitwertmessgerät bietet eine zuverlässige Lösung für die Leitfähigkeitsüberwachung in medizinischen Bereichen, um den DGSV-Richtlinien und Empfehlungen entsprechen zu können. Mehrwerte Betrieb an 9 V DC über mitgeliefertes Steckernetzteil 1 potentialfreies Relais mit umschaltbarer Wirkungsweise der Relaisansteuerung  Grenzwertanzeige optisch mittels LEDs

Unser 4- oder 8- Kanalsystem ermöglicht die Verarbeitung von bis zu vier oder acht Messignalen. Hierfür stehen Ihnen als Signaleingänge 4-20 mA/ RS232 sowie Modbus RTU zur Verfügung. Auf Basis der empfangenen Daten erfolgt eine Visualisierung sowie Trenddarstellung. Durch die modulare Ergänzung optionaler Module (Slaves) ist die Realisierung gängiger Steuerungskonzepte möglich.Vorteile:Einfache Bedienung Integration der Testomat® Gerätewelt Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse anFunktionsumfang Modular durch NeoTec Slave Module erweiterbar (Messen, Steuern, Regeln)Erhältlich als Einbauvariante oder Aufbauvariante Inhalt: NeoTecMaster® 5 Zoll – 4 Kanal System NeoTec Slave 4-20mA Modul (Eingänge: 8x 20mA) NeoTecMaster® Gehäuse IP66 für 5“ Display, Lichtgrau mit Frontfolie USB-Stick für NeoTecMaster® 8G Verbau NeoTecMaster® in Gehäuse inkl. der Parametrierung und Verkabelung des NeoTecMaster® Universalnetzteil 24V/6A DC (100-240V AC) (144 Watt)

Der Testomat® 808 ist ein kompaktes Analysegerät für die Online-Messung der Wasserhärte nach dem Prinzip der “Grenzwertüberwachung mit Farbumschlag” im Messbereich 0,02 – 5 ° dH (0,4 - 89 ppm).Anwendungen der kontinuierlichen Resthärte-Überwachung sind z.B.: Umkehrosmoseanlagen Kesselspeisewasserversorgung Weichwasser für gewerbliche Zwecke Reinstwasseranlagen Wasseranschluss Betriebsdruck: Abhängig von Geräteausführung: 0,3 – 1 bar / 0,3 x 105 bis 4 x 105 Pa 1 - 4 bar / 1 x 105 bis 4 x 105 Pa (ab 4 bis 8 bar muss ein Druckminderer eingesetzt werden (Sonderzubehör)) Wasserzulauf: Lichtundurchlässiger Schlauch mit 6 mm Außendurchmesser/4 mm Innendurchmesser Wasserablauf: Schlauch mit 6 mm Außendurchmesser/4 mm Innendurchmesser Wassertemperatur: 10 bis 40 °C [#mspacer#]Leistungsprofil: Anzeige Grenzwertunter- oder -überschreitung: grüne / rote LED Modernes Indikatorpumpensystem Automatischer Messablauf mit geringem Wasserverbrauch Direkte Fehler- und Indikatormengenanzeige Internes und externes Spülen der Messkammer per Handsteuerung Ansteuerung eines externen Spülventils Drei potentialfreie Relais für: Externe Spülventilansteuerung Grenzwertauswertung Externe Ansteuerung und / oder Alarmverarbeitung Sicherheitscheck für 72-Stunden-Betrieb ohne Beaufsichtigung Indikatormengen: 100 und 500 ml Flaschen 4 – 20 mA Schnittstelle für definierte Status- und Fehlermeldungen RS 232-Schnittstelle für Firmware-Updates   Ab 4 bar ist ein separat erhältlicher Druckminderer zu verwenden. Bitte verwenden Sie ausschließlich die für Testomat® 808 / Testomat® BOB zugelassenen Indikatoren!

Der Testomat® 808 ist ein kompaktes Analysegerät für die Online-Messung der Wasserhärte nach dem Prinzip der “Grenzwertüberwachung mit Farbumschlag” im Messbereich 0,02 – 5 ° dH (0,4 - 89 ppm). Anwendungen der kontinuierlichen Resthärte-Überwachung sind z.B.: Umkehrosmoseanlagen, Kesselspeisewasserversorgung Weichwasser für gewerbliche Zwecke, Reinstwasseranlagen. Vor dem Hintergrund, dass der Testomat® 808 für den Einsatz in Multiparametersystemen durch seinen 4-20mA Signalausgang geeignet ist, bieten wir Ihnen hiermit den Testomat® 808 in Verbindung mit dem eigens durch unser Haus entwickelten NeoTecMaster® Multicontroller als Paketlösung zum Vorzugspreis an. Der hier im Paket enthaltene 4- Kanal NeoTecMaster® Multiparameter Controller ermöglicht in dieser Version die Verarbeitung von bis zu vier Messignalen. Über das mit dem NeoTecMaster® verbundene 4-20mA NeoTec Slave Eingangsmodul werden die Daten an den NeoTecMaster® übermittelt und zur Anzeige des Messwertes, des Trendverlaufs und der Status- Meldungen auf dem 5 Zoll Bildschirm verwendet. Ergänzend dazu verfügt der NeoTecMaster® über eine RS232 Schnittstelle sowie über einen Modbus RTU Eingang, welchen Sie nach kurzer technische Rücksprache mit uns frei verwenden können. (Vorprüfung ob Ihre vorhandene zu integrierende Messtechnik Anpassungen erfordert) Der NeoTecMaster® kann systematisch je nach Bedarf um weiterer optionale NeoTec Module (Funktions- / Signalwandler- Module) ergänzt werden. Dadurch ist die zukünftige Realisierung weiterer Steuerungskonzepte gegeben und flexibel möglich. Zwei Module welche den Funktionsumfang grundlegend erweitern und bereits im Lieferumfang enthalten sind, sind unser NeoTec Slave Relaismodul und das 4x 4-20mA Eingangsmodul. Hierdurch können Sie dem Gesamtsystem potentialfreie Relaiskontakte hinzufügen und über das 4x 4-20mA Eingangsmodul weitere Anlagentechnik wie beispielsweise Sensoren einbinden und visualisieren. Die Relaiskontakte können Sie frei den eingehenden Messsignalen zuweisen und dadurch beispielsweise auch einfache grenzwertbezogene Steuerungskonzepte umsetzen, als auch messwertbezogene Meldungen ausgeben. Weitere Vorteile des NeoTecMaster: Einfache Bedienung Integration der Testomat® Gerätewelt, hier in Verbindung mit dem Testomat® 808 Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse an  Funktionsumfang Modular durch NeoTec Slave- und Signalwandler- Module erweiterbar (Messen, Steuern, Regeln) Erhältlich als Einbauvariante oder Aufbauvariante strukturierte kontinuierliche Datenaufzeichnung auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format Dazu kommen die bewährten Funktionalitäten des Testomat® 808: Anzeige Grenzwertunter- oder -überschreitung: grüne / rote LED Modernes Indikatorpumpensystem Automatischer Messablauf mit geringem Wasserverbrauch Direkte Fehler- und Indikatormengenanzeige  Internes und externes Spülen der Messkammer per Handsteuerung  Ansteuerung eines externen Spülventils Drei potentialfreie Relais für: Externe Spülventilansteuerung Grenzwertauswertung  Externe Ansteuerung und / oder Alarmverarbeitung  Sicherheitscheck für 72-Stunden-Betrieb ohne Beaufsichtigung  Indikatormengen: 100 und 500 ml Flaschen  4 – 20 mA Schnittstelle für definierte Status- und Fehlermeldungen  RS 232-Schnittstelle für Firmware-Updates  Generelle Informationen:  Wasseranschluss und Betriebsdruck: Abhängig von Geräteausführung: 0,3 – 1 bar / 0,3 x 105 bis 4 x 105 Pa 1 - 4 bar / 1 x 105 bis 4 x 105 Pa (ab 4 bis 8 bar muss ein Druckminderer eingesetzt werden (Sonderzubehör)) Wasserzulauf: Lichtundurchlässiger Schlauch mit 6 mm Außendurchmesser/4 mm Innendurchmesser  Wasserablauf: Schlauch mit 6 mm Außendurchmesser/4 mm Innendurchmesser Wassertemperatur: 10 bis 40 °C Ab 4 bar ist ein separat erhältlicher Druckminderer zu verwenden. Bitte verwenden Sie ausschließlich die für Testomat® 808 zugelassenen Indikatoren! Optional verfügbares Zubehör: NeoTecMaster® Gehäuse

Der Testomat® 808 SIO02 ist ein Gerät, dass zur Messung und Überwachung von VE-Wasser (vollentsalztes Wasser) in medizinischen Einrichtungen entwickelt wurde. Die zentrale Bedeutung der SilikatüberwachungDie Silikatmessung mittels des Testomat® 808 SIO02 ist ein wesentlicher Aspekt für die Einhaltung eines definierten Grenzwerts.Die präzise Silikatüberwachung ist besonders wichtig in der Prozesswasseraufbereitung in Kliniken, um Ablagerungen an Geräten und Medizinprodukten (MP) zu verhindern und die Wirksamkeit der Wasseraufbereitungssystemen sicherzustellen.Sie haben die Wahl zwischen 10 Grenzwerten im Bereich von 0,3 bis 1,2 ppm.Durch die regelmäßige Überwachung des Silikatsgehalts und die Einhaltung der Grenzwerte können potenzielle Probleme frühzeitig erkannt und geeignete Maßnahmen zur Optimierung der Wasseraufbereitung ergriffen werden.

Der Testomat® ECO / EVO bestimmt mittels Titration vollautomatisch die Wasserhärte (Rest-Gesamthärte). Das Gerät ist geeignet zur Kontrolle der Wasserqualität von Wasseraufbereitungs-, Trinkwasseranlagen, Industrieheizkessel sowie zur Überwachung des Prozesswassers.Zugelassen für Kesselhäuser | Bauteilkennzeichnung-Nr.: TÜV. WÜH. 21-025 | VdTÜV-Merkblatt Wasserüberwachungseinrichtung 100 und UL-TÜV-zertifiziert (Geräteversion mit Weitbereichsnetzteil). [#mspacer#] Der Testomat® EVO TH überzeugt durch neue Funktionalitäten: Optische Wassererkennung beim Füllen der Messkammer Auswahl BOB -Zeitraum 72 h Betrieb (Betrieb ohne ständige Beaufsichtigung) Import und Export von Einstellungen (Grundprogrammierung) mit wählbarem Dateinamen Protokollierung von Messdaten und Meldungen/Alarmen mittels einer integrierten SD oder optional SDHC Karte (2GByte) Firmware Update mittels SD-Karte LCD – Grafikdisplay Mehrsprachige Menüführung mit einfacher Umschaltung (interne Programmierung bleibt erhalten) Integrierter Selbsttest mit fortlaufender Überwachung Externer Lösch- /Quittierungseingang Freiprogrammierbares Passwort Automatische Entlüftung der Indikatorleitung Türen einzeln wechselbar Bereichsüberwachung (Unterschreitung Grenzwert 1/ Überschreitung Grenzwert 2) Zulässige Anzahl Wassermangel frei programmierbar (für Anlagen mit zeitweise geringen Wasserdruck) [#mspacer#]Bewährtes Leistungsprofil:Hochgenaue Titration mittels Kolben-Dosierpumpe Zuverlässiger und wartungsarmer Betrieb Minimaler Indikator- und Wasserverbrauch Analogausgang 0/4 - 20 mA Serielle RS232 Schnittstelle zum Transfer von Messdaten und Meldungen/AlarmenProgrammierbare Härte-Einheit in °dH, °f, ppm CaCO3, mmol/l 2 unabhängige Grenzwerte mit einstellbaren Schaltfunktionen sowie Schaltmöglichkeit nach einstellbarer Anzahl von SchlechtanalysenAnalysenauslösung: mengenabhängig über Kontaktwasserzählerautomatischer Intervallbetrieb (0–99 Minuten) Indikatormengen: 100 und 500 ml Flaschen Der Testomat® EVO TH wird ohne Netzschalter geliefert. Dies erfolgt zur Erfüllung der Sicherheitsnorm DIN EN 61010-1 für Mess-, Steuer-, Regel- und Laborgeräte. Natürlich wird Ihnen als Kunde ein externer Netzschalter zum Erwerb zur Verfügung gestellt. Sie können diesen unter der Artikel-Nr. 850925, "externer Nockenschalter mit Schutzklasse IP65", als Trennschalter bei uns bestellen.

Der Testomat® EVO TH bestimmt mittels Titration vollautomatisch die Wasserhärte (Rest-Gesamthärte) und ist geeignet zur Kontrolle der Wasserqualität von Wasseraufbereitungs-, Trinkwasseranlagen, Industrieheizkessel sowie zur Überwachung des Prozesswassers. Zudem besitzt unser Testomat® EVO TH die Zulassung für Kesselhäuser | Bauteilkennzeichnung-Nr.: TÜV. WÜH. 21-025 | VdTÜV-Merkblatt Wasserüberwachungseinrichtung 100 und UL-TÜV-zertifiziert. Ergänzt wird dieser um den Testomat® LAB CL, einem robusten nasschemischen Online-Messumformer, der den Gehalt an Gesamtchlor oder freiem Chlor misst. Das Gerät ist geeignet zur Kontrolle der Wasserqualität im Umfeld von Wasseraufbereitungs- & Trinkwasseranlagen, Prozessüberwachung sowie zur Überwachung der Chlorkonzentration im Kühlturmprozess. Der Messbereich liegt bei 0 bis 5 ppm (Auflösung 0,1) und das Gerät arbeitet nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor. Vor dem Hintergrund, dass der Testomat® LAB CL für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde, bieten wir Ihnen hiermit den Testomat® EVO TH und den Testomat® LAB CL in Verbindung mit dem eigens durch unser Haus entwickelten NeoTecMaster® Multicontroller als Paketlösung zum Vorzugspreis an. Der hier im Paket enthaltene 4- Kanal NeoTecMaster® Multiparameter Controller ermöglicht in dieser Version die Verarbeitung von bis zu vier Messignalen. Ein Signaleingang am NeoTecMaster®, hier die RS232 Schnittstelle und eine zusätzliche RS232-Schnittstelle auf dem mitgelieferten NeoTec Slave-Modul, wird hierbei vom Testomat® EVO TH und vom Testomat® LAB CL zur Anzeige des Messwertes, des Trendverlaufs und der Status- Meldungen auf dem 5 Zoll Bildschirm verwendet.  Ergänzend zur RS232 Schnittstelle verfügt der NeoTecMaster® zudem über einen Modbus RTU Eingang, welchen Sie nach kurzer technische Rücksprache mit uns frei verwenden können. (Vorprüfung ob Ihre vorhandene zu integrierende Messtechnik Anpassungen erfordert) Der NeoTecMaster® kann systematisch je nach Bedarf um weiterer optionale NeoTec Module (Funktions- / Signalwandler- Module) ergänzt werden. Dadurch ist die zukünftige Realisierung weiterer Steuerungskonzepte gegeben und flexibel möglich. Ein Modul, welches den Funktionsumfang grundlegend erweitert und bereits im Lieferumfang enthalten ist, ist unser NeoTec Slave Relaismodul. Hierdurch können Sie dem Gesamtsystem potentialfreie Relaiskontakte hinzufügen. Diese können Sie frei den eingehenden Messsignalen zuweisen und dadurch beispielsweise grenzwertbezogene Steuerungskonzepte umsetzen, als auch messwertbezogene Meldungen ausgeben. Weitere Vorteile des NeoTecMaster: Einfache Bedienung Integration der Testomat® Gerätewelt, hier in Verbindung mit dem Testomat® EVO TH und Testomat® LAB CL Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse an  Funktionsumfang Modular durch NeoTec Slave- und Signalwandler- Module erweiterbar (Messen, Steuern, Regeln) Erhältlich als Einbauvariante oder Aufbauvariante strukturierte kontinuierliche Datenaufzeichnung auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format Dazu kommen die bewährten Funktionalitäten beider Testomat® Geräte: Optimierte Wassererkennung auf Basis eines optischen Messverfahrens  RS232- Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Import und Export von Einstellungen (Grundprogrammierung)  Protokollierung von Messdaten und Meldungen/Alarmen mittels integrierter SD- Karte oder optional verwendbarer SDHC Karte (2GByte)  Firmware Update mittels SD-Karte  Integrierter Selbsttest mit fortlaufender Überwachung  Automatische Entlüftung der Indikatorleitung  Leistungsprofil Testomat® EVO TH: Hochgenaue Titration mittels Kolben-Dosierpumpe LCD – Grafikdisplay Mehrsprachige Menüführung mit einfacher Umschaltung Externer Lösch- /Quittierungseingang Freiprogrammierbares Passwort Bereichsüberwachung (Unterschreitung Grenzwert 1/ Überschreitung Grenzwert 2) Zulässige Anzahl Wassermangel frei programmierbar (für Anlagen mit zeitweise geringen Wasserdruck) Zuverlässiger und wartungsarmer Betrieb  Minimaler Indikator- und Wasserverbrauch  Analogausgang 4 - 20 mA zur Übertragung der Messwerte Programmierbare Härte-Einheit in °dH, °f, ppm CaCO3, mmol/l  Sammelalarm Ausgang  Indikatormengen: 100 und 500 ml Flaschen  Analysenauslösung:  mengenabhängig über Kontaktwasserzähler automatischer Intervallbetrieb (0- 99 Minuten)Handstart Leistungsprofil Testomat® LAB CL: Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & Störmeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook) Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch, Portugiesisch Kompakte Bauweise Sammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von Gesamtchlor Optimierter Reagenzsatz: Füllmengen sind aufeinander so abgestimmt, dass sich der Reagenzsatz nahezu gleichmäßig aufbraucht Analysenauslösung: Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten) Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus) Externer Analyseneingang (Start/Stopp) Handstart Optional verfügbares Zubehör: OLED-Display für Testomat® LAB  Schutzhaube zur Erhöhung der IP-Schutzklasse des Testomat® LAB  NeoTecMaster® Gehäuse

Der Testomat® LAB CL und der Testomat® LAB CL-R sind robuste, nasschemische Online-Messumformer, welche den Gehalt an Gesamtchlor oder freiem Chlor messen. Die Geräte sind zur Kontrolle der Wasserqualität im Umfeld von Wasseraufbereitungs- & Trinkwasseranlagen, Prozessüberwachung sowie zur Überwachung der Chlorkonzentration im Kühlturmprozess geeignet.Der Messbereich liegt bei 0 bis 5 ppm (Auflösung 0,1). Die Geräte arbeiten nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor.Bitte beachten Sie, dass der Testomat® LAB CL und der Testomat® LAB CL-R für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde.Neben dem 4-20 mA Ausgang zur Übertragung der Messwerte, verfügt diese Baureihe über eine RS232-Schnittstelle zur Übertragung der Messwerte sowie Fehler- & Statusmeldungen. Weiterhin werden alle Daten kontinuierlich auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format strukturiert aufgezeichnet und können jederzeit für detaillierte Betrachtungen genutzt werden.Der Testomat® LAB CL und CL-R überzeugt durch neue Funktionalitäten:RS232-Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook)Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch, PortugiesischFirmware Update mittels SD-Karte Kompakte Bauweise Optimierte Wassererkennung auf Basis eines optischen Messverfahrens Integrierter Selbsttest mit fortlaufender Überwachung Optimierter Reagenzsatz für die Messung von Gesamtchlor (Reduzierung von drei auf zwei Reagenzien)Zusätzliche Funktionen in der Ausführung CL-R: Parametrierung und Auslesen der Geräteparameter über die RS232 SchnittstelleBewährtes Leistungsprofil:Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & StörmeldungenSammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von GesamtchlorOptimierte Reagenzgebinde: Füllmengen so abgestimmt, dass beide Gebinde zeitgleich aufgebraucht sindAnalysenauslösung:Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten)Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus)Externer Analyseneingang (Start/Stopp)HandstartOptional verfügbares Zubehör:OLED-DisplaySchutzhaube zur Erhöhung der IP-Schutzklasse

Der Testomat® LAB CL ist einer robusternasschemischer Online-Messumformer, welcher den Gehalt an Gesamtchlor oder freiem Chlor misst. Das Gerät ist geeignet zur Kontrolle der Wasserqualität im Umfeld von Wasseraufbereitungs- & Trinkwasseranlagen, Prozessüberwachung sowie zur Überwachung der Chlorkonzentration im Kühlturmprozess. Der Messbereich liegt bei 0 bis 5 ppm (Auflösung 0,1) und das Gerät arbeitet nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt und nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor. Vor dem Hintergrund, dass der Testomat® LAB CL für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde, bieten wir Ihnen hiermit den Testomat® LAB CL in Verbindung mit dem eigens durch unser Haus entwickelten NeoTecMaster® Multicontroller als Paketlösung zum Vorzugspreis an. Der hier im Paket enthaltene 4- Kanal NeoTecMaster® Multiparameter Controller ermöglicht in dieser Version die Verarbeitung von bis zu vier Messignalen. Ein Signaleingang am NeoTecMaster®, hier die RS232 Schnittstelle, wird hierbei vom Testomat® LAB CL zur Anzeige des Messwertes, des Trendverlaufs und der Status- Meldungen auf dem 5 Zoll Bildschirm verwendet. Ergänzend zur RS232 Schnittstelle verfügt der NeoTecMaster® zudem über einen Modbus RTU Eingang, welchen Sie nach kurzer technische Rücksprache mit uns frei verwenden können. (Vorprüfung ob Ihre vorhandene zu integrierende Messtechnik Anpassungen erfordert) Der NeoTecMaster® kann systematisch je nach Bedarf um weiterer optionale NeoTec Module (Funktions- / Signalwandler- Module) ergänzt werden. Dadurch ist die zukünftige Realisierung weiterer Steuerungskonzepte gegeben und flexibel möglich. Zwei Module welche den Funktionsumfang grundlegend erweitern und bereits im Lieferumfang enthalten sind, sind unser NeoTec Slave Relaismodul und das 4x 4-20mA Ausgangsmodul. Hierdurch können Sie dem Gesamtsystem potentialfreie Relaiskontakte hinzufügen und über das 4x 4-20mA Ausgangsmodul lineare oder inverte Dosierungsprozesse realisieren. Die Relaiskontakte können Sie frei den eingehenden Messsignalen zuweisen und dadurch beispielsweise auch einfache grenzwertbezogene Steuerungskonzepte umsetzen, als auch messwertbezogene Meldungen ausgeben. Über das 4-20mA Ausgangsmodul können Sie zudem die Messwerte nach Wunsch an einen übergeordneten Controller weiterleiten. Weitere Vorteile des NeoTecMaster: Einfache Bedienung Integration der Testomat® Gerätewelt, hier in Verbindung mit dem Testomat® LAB CL Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse an  Funktionsumfang Modular durch NeoTec Slave- und Signalwandler- Module erweiterbar (Messen, Steuern, Regeln) Erhältlich als Einbauvariante oder Aufbauvariante strukturierte kontinuierliche Datenaufzeichnung auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format Dazu kommen die bewährten Funktionalitäten des Testomat® LAB: Optimierte Wassererkennung auf Basis eines optischen Messverfahrens  RS232- Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Import und Export von Einstellungen (Grundprogrammierung)  Protokollierung von Messdaten und Meldungen/Alarmen mittels integrierter SD- Karte oder optional verwendbarer SDHC Karte (2GByte)  Firmware Update mittels SD-Karte  Integrierter Selbsttest mit fortlaufender Überwachung  Automatische Entlüftung der Indikatorleitung  Leistungsprofil Testomat® LAB CL: Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & Störmeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook) Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch, Portugiesisch Kompakte Bauweise Sammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von Gesamtchlor Optimierter Reagenzsatz: Füllmengen sind so aufeinander abgestimmt, dass sich der Reagenzsatz nahezu gleichmäßig aufbraucht Analysenauslösung: Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten) Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus) Externer Analyseneingang (Start/Stopp) Handstart Optional verfügbares Zubehör: OLED-Display für Testomat® LAB  Schutzhaube zur Erhöhung der IP-Schutzklasse des Testomat® LAB  NeoTecMaster® Gehäuse

Der Testomat® LAB CL und der Testomat® LAB CL-R sind robuste, nasschemische Online-Messumformer, welche den Gehalt an Gesamtchlor oder freiem Chlor messen. Die Geräte sind zur Kontrolle der Wasserqualität im Umfeld von Wasseraufbereitungs- & Trinkwasseranlagen, Prozessüberwachung sowie zur Überwachung der Chlorkonzentration im Kühlturmprozess geeignet.Der Messbereich liegt bei 0 bis 5 ppm (Auflösung 0,1). Die Geräte arbeiten nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor.Bitte beachten Sie, dass der Testomat® LAB CL und der Testomat® LAB CL-R für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde.Neben dem 4-20 mA Ausgang zur Übertragung der Messwerte, verfügt diese Baureihe über eine RS232-Schnittstelle zur Übertragung der Messwerte sowie Fehler- & Statusmeldungen. Weiterhin werden alle Daten kontinuierlich auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format strukturiert aufgezeichnet und können jederzeit für detaillierte Betrachtungen genutzt werden.Der Testomat® LAB CL und CL-R überzeugt durch neue Funktionalitäten:RS232-Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook)Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch, PortugiesischFirmware Update mittels SD-Karte Kompakte Bauweise Optimierte Wassererkennung auf Basis eines optischen Messverfahrens Integrierter Selbsttest mit fortlaufender Überwachung Optimierter Reagenzsatz für die Messung von Gesamtchlor (Reduzierung von drei auf zwei Reagenzien)Zusätzliche Funktionen in der Ausführung CL-R: Parametrierung und Auslesen der Geräteparameter über die RS232 SchnittstelleBewährtes Leistungsprofil:Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & StörmeldungenSammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von GesamtchlorOptimierte Reagenzgebinde: Füllmengen so abgestimmt, dass beide Gebinde zeitgleich aufgebraucht sindAnalysenauslösung:Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten)Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus)Externer Analyseneingang (Start/Stopp)HandstartOptional verfügbares Zubehör:OLED-DisplaySchutzhaube zur Erhöhung der IP-Schutzklasse

Der Testomat® LAB Monochloramin NH2CL und der Testomat® LAB Monochloramin NH2CL-R sind Online- Analysenmessgeräte welche photometrisch den Gehalt an Monochloramin in Prozesswässern messen. Die Geräte werden für die kontinuierliche Überwachung der Prozessqualität, beispielsweise in Kühlkreisläufen, eingesetzt. Ein weiterer Anwendungsbereich ist der Einsatz im Umfeld von Wasseraufbereitungs- und Trinkwasseranlagen, zur Prozessüberwachung, sowie die Überwachung des Abklingverhaltens in Kühltürmen nach Stoßchlorung.Der Messbereich für Monochloramin (NH2CL, berechnet als Cl2) liegt bei 0 bis 5 ppm (Auflösung 0,1). Die Geräte arbeiten nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor.Bitte beachten Sie, dass der Testomat® LAB Monochloramin NH2CL und NH2CL-R für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde. Neben dem 4-20 mA Ausgang zur Übertragung der Messwerte, verfügt diese Baureihe über eine RS232-Schnittstelle zur Übertragung der Messwerte sowie Fehler- & Statusmeldungen. Weiterhin werden alle Daten kontinuierlich auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format strukturiert aufgezeichnet und können jederzeit für detaillierte Betrachtungen genutzt werden.Der Monochloramin NH2CL und NH2CL-R überzeugt durch neue Funktionalitäten:RS232-Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook)Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, NiederländischFirmware Update mittels SD-Karte Kompakte Bauweise Optimierte Wassererkennung auf Basis eines optischen MessverfahrensIntegrierter Selbsttest mit fortlaufender Überwachung Optimierter Reagenzsatz für die Messung von Monochloramin (Reduzierung von drei auf zwei Reagenzien)Bewährtes Leistungsprofil:Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & StörmeldungenSammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von MonochloraminOptimierte Reagenzgebinde: Füllmengen so abgestimmt, dass beide Gebinde zeitgleich aufgebraucht sind Zusätzliche Funktionen in der Ausführung NH2CL-R: Parametrierung und Auslesen der Geräteparameter über die RS232 Schnittstelle Analysenauslösung:Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten)Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus)Externer Analyseneingang (Start/Stopp)HandstartOptional verfügbares Zubehör:OLED-DisplaySchutzhaube zur Erhöhung der IP-Schutzklasse

Der Testomat® LAB Monochloramin (NH2CL) ist ein Online- Analysenmessgerät welches photometrisch den Gehalt an Monochloramin in Prozesswässern misst und für die kontinuierliche Überwachung der Prozessqualität, beispielsweise in Kühlkreisläufen, eingesetzt wird. Ein weiterer Anwendungsbereich ist der Einsatz im Umfeld von Wasseraufbereitungs- und Trinkwasseranlagen, zur Prozessüberwachung, sowie die Überwachung des Abklingverhaltens in Kühltürmen nach Stoßchlorung. Der Messbereich für Monochloramin (NH2CL, berechnet als Cl2) liegt bei 0 bis 5 ppm (Auflösung 0,1). Das Gerät arbeitet nach der DPD-Methode in Anlehnung an EN ISO 7393-2 und die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor. Für die Übertragung der Messwerte steht neben den 4-20mA Signalausgang, eine RS232-Schnittstelle zur Übertragung der Messwerte sowie Fehler- & Statusmeldungen zur Verfügung. Weiterhin werden alle Daten kontinuierlich auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format strukturiert aufgezeichnet und können jederzeit für detaillierte Betrachtungen genutzt werden. Vor dem Hintergrund, dass der Testomat® LAB Monochloramin für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde, bieten wir Ihnen hiermit den Testomat® LAB Monochloramin in Verbindung mit dem eigens durch unser Haus entwickelten NeoTecMaster® Multicontroller als Paketlösung zum Vorzugspreis an. Der hier im Paket enthaltene 4- Kanal NeoTecMaster® Multiparameter Controller ermöglicht in dieser Version die Verarbeitung von bis zu vier Messignalen. Ein Signaleingang am NeoTecMaster®, hier die RS232 Schnittstelle, wird hierbei vom Testomat® LAB Monochloramin zur Anzeige des Messwertes, des Trendverlaufs und der Status- Meldungen auf dem 5 Zoll Bildschirm verwendet. Ergänzend zur RS232 Schnittstelle verfügt der NeoTecMaster® zudem über einen Modbus RTU Eingang, welchen Sie nach kurzer technische Rücksprache mit uns frei verwenden können. (Vorprüfung ob Ihre vorhandene zu integrierende Messtechnik Anpassungen erfordert) Der NeoTecMaster® kann systematisch je nach Bedarf um weiterer optionale NeoTec Module (Funktions- / Signalwandler- Module) ergänzt werden. Dadurch ist die zukünftige Realisierung weiterer Steuerungskonzepte gegeben und flexibel möglich. Zwei Module welche den Funktionsumfang grundlegend erweitern und bereits im Lieferumfang enthalten sind, sind unser NeoTec Slave Relaismodul und das 4x 4-20mA Ausgangsmodul. Hierdurch können Sie dem Gesamtsystem potentialfreie Relaiskontakte hinzufügen und über das 4x 4-20mA Ausgangsmodul lineare oder inverte Dosierungsprozesse realisieren. Die Relaiskontakte können Sie frei den eingehenden Messsignalen zuweisen und dadurch beispielsweise auch einfache grenzwertbezogene Steuerungskonzepte umsetzen, als auch messwertbezogene Meldungen ausgeben. Über das 4-20mA Ausgangsmodul können Sie zudem die Messwerte nach Wunsch an einen übergeordneten Controller weiterleiten. Weitere Vorteile des NeoTecMaster: Einfache Bedienung Integration der Testomat® Gerätewelt, hier in Verbindung mit dem Testomat® LAB Monochloramin Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse an  Funktionsumfang Modular durch NeoTec Slave- und Signalwandler- Module erweiterbar (Messen, Steuern, Regeln) Erhältlich als Einbauvariante oder Aufbauvariante strukturierte kontinuierliche Datenaufzeichnung auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format Dazu kommen die bewährten Funktionalitäten des Testomat® LAB: Optimierte Wassererkennung auf Basis eines optischen Messverfahrens  RS232- Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Import und Export von Einstellungen (Grundprogrammierung)  Protokollierung von Messdaten und Meldungen/Alarmen mittels integrierter SD- Karte oder optional verwendbarer SDHC Karte (2GByte)  Firmware Update mittels SD-Karte  Integrierter Selbsttest mit fortlaufender Überwachung  Automatische Entlüftung der Indikatorleitung  Leistungsprofil Testomat® LAB Monochloramin: Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & Störmeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook) Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch Kompakte Bauweise Sammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von Monochloramin (NH2CL) Optimierter Reagenzsatz: Füllmengen sind so abgestimmt, dass sich der Reagenzsatz nahezu gleichzeitig aufbraucht Analysenauslösung: Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten) Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus) Externer Analyseneingang (Start/Stopp) Handstart Optional verfügbares Zubehör: OLED-Display für Testomat® LAB  Schutzhaube zur Erhöhung der IP-Schutzklasse des Testomat® LAB  NeoTecMaster® Gehäuse

Der Testomat® LAB Monochloramin NH2CL und der Testomat® LAB Monochloramin NH2CL-R sind Online- Analysenmessgeräte welche photometrisch den Gehalt an Monochloramin in Prozesswässern messen. Die Geräte werden für die kontinuierliche Überwachung der Prozessqualität, beispielsweise in Kühlkreisläufen, eingesetzt. Ein weiterer Anwendungsbereich ist der Einsatz im Umfeld von Wasseraufbereitungs- und Trinkwasseranlagen, zur Prozessüberwachung, sowie die Überwachung des Abklingverhaltens in Kühltürmen nach Stoßchlorung.Der Messbereich für Monochloramin (NH2CL, berechnet als Cl2) liegt bei 0 bis 5 ppm (Auflösung 0,1). Die Geräte arbeiten nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor.Bitte beachten Sie, dass der Testomat® LAB Monochloramin NH2CL und NH2CL-R für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde. Neben dem 4-20 mA Ausgang zur Übertragung der Messwerte, verfügt diese Baureihe über eine RS232-Schnittstelle zur Übertragung der Messwerte sowie Fehler- & Statusmeldungen. Weiterhin werden alle Daten kontinuierlich auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format strukturiert aufgezeichnet und können jederzeit für detaillierte Betrachtungen genutzt werden.Der Monochloramin NH2CL und NH2CL-R überzeugt durch neue Funktionalitäten:RS232-Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook)Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, NiederländischFirmware Update mittels SD-Karte Kompakte Bauweise Optimierte Wassererkennung auf Basis eines optischen MessverfahrensIntegrierter Selbsttest mit fortlaufender Überwachung Optimierter Reagenzsatz für die Messung von Monochloramin (Reduzierung von drei auf zwei Reagenzien)Bewährtes Leistungsprofil:Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & StörmeldungenSammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von MonochloraminOptimierte Reagenzgebinde: Füllmengen so abgestimmt, dass beide Gebinde zeitgleich aufgebraucht sind Zusätzliche Funktionen in der Ausführung NH2CL-R: Parametrierung und Auslesen der Geräteparameter über die RS232 Schnittstelle Analysenauslösung:Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten)Messphasenbetrieb (Startimpuls löst für die Dauer von 10 Minuten bis 12 Stunden eine Folge von Analysen aus)Externer Analyseneingang (Start/Stopp)HandstartOptional verfügbares Zubehör:OLED-DisplaySchutzhaube zur Erhöhung der IP-Schutzklasse

Der Testomat® LAB TH bestimmt die Wasserhärte (Rest-Gesamthärte) mittels Titration vollautomatisch und ist zur Kontrolle der Wasserqualität von Wasseraufbereitungs-, Trinkwasseranlagen, Industrieheizkessel sowie zur Überwachung des Prozesswassers entwickelt worden und der Testomat® LAB CL ist ein robuster, nasschemischer Online-Messumformer, der den Gehalt an Gesamtchlor oder freiem Chlor misst. Das Gerät ist geeignet zur Kontrolle der Wasserqualität im Umfeld von Wasseraufbereitungs- & Trinkwasseranlagen, Prozessüberwachung sowie zur Überwachung der Chlorkonzentration im Kühlturmprozess. Der Messbereich liegt bei 0 bis 5 ppm (Auflösung 0,1). Das Gerät arbeitet nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor. Vor dem Hintergrund, dass der Testomat® LAB TH und der Testomat® LAB CL für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde, bieten wir Ihnen hiermit beide Testomat® LAB Analysengeräte in Verbindung mit dem eigens durch unser Haus entwickelten NeoTecMaster® Multicontroller als Paketlösung zum Vorzugspreis an. Der hier im Paket enthaltene 4- Kanal NeoTecMaster® Multiparameter Controller ermöglicht in dieser Version die Verarbeitung von bis zu vier Messignalen. Ein Signaleingang am NeoTecMaster®, hier die RS232 Schnittstelle und eine zusätzliche RS232-Schnittstelle auf dem mitgelieferten NeoTec Slave-Modul, wird hierbei vom Testomat® LAB TH und vom Testomat® LAB CL zur Anzeige des Messwertes, des Trendverlaufs und der Status- Meldungen auf dem 5 Zoll Bildschirm verwendet. Ergänzend zur RS232 Schnittstelle verfügt der NeoTecMaster® zudem über einen Modbus RTU Eingang, welchen Sie nach kurzer technische Rücksprache mit uns frei verwenden können. (Vorprüfung ob Ihre vorhandene zu integrierende Messtechnik Anpassungen erfordert) Der NeoTecMaster® kann systematisch je nach Bedarf um weiterer optionale NeoTec Module (Funktions- / Signalwandler- Module) ergänzt werden. Dadurch ist die zukünftige Realisierung weiterer Steuerungskonzepte gegeben und flexibel möglich. Ein Modul, welches den Funktionsumfang grundlegend erweitert und bereits im Lieferumfang enthalten ist, ist unser NeoTec Slave Relaismodul. Hierdurch können Sie dem Gesamtsystem potentialfreie Relaiskontakte hinzufügen. Diese können Sie frei den eingehenden Messsignalen zuweisen und dadurch beispielsweise grenzwertbezogene Steuerungskonzepte umsetzen, als auch messwertbezogene Meldungen ausgeben. Weitere Vorteile des NeoTecMaster: Einfache Bedienung Integration der Testomat® Gerätewelt, hier in Verbindung mit dem Testomat® LAB TH und Testomat® LAB CL Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse an  Funktionsumfang Modular durch NeoTec Slave- und Signalwandler- Module erweiterbar (Messen, Steuern, Regeln) Erhältlich als Einbauvariante oder Aufbauvariante strukturierte kontinuierliche Datenaufzeichnung auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format Dazu kommen die bewährten Testomat® LAB Funktionalitäten: Optimierte Wassererkennung auf Basis eines optischen Messverfahrens  RS232- Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen Import und Export von Einstellungen (Grundprogrammierung)  Protokollierung von Messdaten und Meldungen/Alarmen mittels integrierter SD- Karte oder optional verwendbarer SDHC Karte (2GByte)  Firmware Update mittels SD-Karte  Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook) Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch, Portugiesisch Integrierter Selbsttest mit fortlaufender Überwachung  Automatische Entlüftung der Indikatorleitung  Kompakte Bauweise Leistungsprofil Testomat® LAB TH: Hochgenaue Titration mittels Kolben-Dosierpumpe Zuverlässiger und wartungsarmer Betrieb  Minimaler Indikator- und Wasserverbrauch  Analogausgang 4 - 20 mA zur Übertragung der Messwerte Programmierbare Härte-Einheit in °dH, °f, ppm CaCO3, mmol/l  Sammelalarm Ausgang  Indikatormengen: 500 ml Flaschen  Analysenauslösung:  Automatischer Intervallbetrieb (Intervallpause einstellbar von 0–255 Minuten)  Externer Analyseneingang (Start/Stopp) Handstart Leistungsprofil Testomat® LAB CL: Hochgenaue Schlauchrollenpumpen Zuverlässiger und wartungsarmer Betrieb Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & Störmeldungen Sammelalarm Ausgang Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von Gesamtchlor Optimierter Reagenzsatz: Füllmengen sind aufeinander so abgestimmt, dass sich der Reagenzsatz nahezu gleichmäßig aufbraucht.  Analysenauslösung: Automatischer Intervallbetrieb (Intervallpause einstellbar von 0–255 Minuten) Externer Analyseneingang (Start/Stopp)  Handstart Optional verfügbares Zubehör: OLED-Display Schutzhaube zur Erhöhung der IP-Schutzklasse des Testomat® LAB  NeoTecMaster® Gehäuse

Die modulare Wasseraufbereitungsanlage wurde speziell für den ambulanten Versorgungsbereich entwickelt. Unter Beibehaltung der Gesamtgeometrie kann die Anlage auf die unterschiedlichen Wasserhärtegrade in Deutschland, die Bedarfsmengen in unterschiedlichen ambulanten Zentren, als auch an die Ausgangswasserqualität inklusive etwaiger Aufbereitungsschritte seitens der Versorger angepasst werden. Die Modularität bietet den entscheidenden Vorteil, dass das Gesamtkonzept auf den jeweiligen Wassertyp beziehungsweise die Zusammensetzung als auch die Aufbereitungsverfahren des Versorgers angepasst werden kann.PrinzipDie Wasseraufbereitungsanlage kann aufgrund ihrer modularen Bauweise an die unterschiedlichen Gegebenheiten im ambulanten Versorgungsbereich angepasst werden. Dazu zählen verschiedene Wasserhärtegrade, Bedarfsmengen in ambulanten Zentren, die Ausgangswasserqualität und die Aufbereitungsschritte. Eine optimale Wasseraufbereitung ist relevant für eine verlässliche Verfügbarkeit von Instrumentarium für Operationen. Zusätzlich geht der Schutz des Instrumentariums und der Gerätetechnik damit einher. Weitergehend stehen etwaige Beschädigungen des Instrumentariums oder der Gerätetechnik immer im direkten Zusammenhang mit dem Thema Patientensicherheit. Zur Aufbereitung des Wassers kommen eine Vorfiltration, eine Enthärtungsanlage, eine Umkehrosmoseanlage mit einem 100 Liter Permeatbehälter inklusive Wasserschloss und Sterifilter sowie eine dauerhafte Leitwertund Silikat-Überwachung durch einen Testomat® 808 SiO2 am Mischbett sowie Rezirkulationssystem mit integrierter UV-Anlage und Pyrogenfilter zum Einsatz.Absperrung über SystemtrennerZum Schutz des Trinkwassernetzes vor Verunreinigungen durch aufbereitetes Wasser bzw. Veränderungen der natürlichen Zusammensetzung des eingespeisten Trinkwassers durch die technische Aufbereitung dessen, ist die Installation eines Systemtrenners zwingend vorgeschrieben. Die Anlage verfügt über einen integrierten Systemtrenner (Typ BA), welcher sich direkt hinter dem Aqua-Stop des Wasseranschlusses befindet.Rittal SchranksystemeDie Anlagenkomponenten sind in zwei Rittal-Schränken verbaut. Rittal ist ein führender Hersteller von Schranksystemen und bietet eine breite Palette von Lösungen für die sichere Aufbewahrung und den Schutz von elektronischen Komponenten und Geräten. Rittal Schranksysteme sind in verschiedenen Größen, Ausführungen und Konfigurationen erhältlich und eignen sich für verschiedene Anwendungsbereiche wie IT-Infrastruktur, Industrieautomation, Energieverteilung und Telekommunikation.Die Schranksysteme von Rittal zeichnen sich durch hohe Qualität, Funktionalität und Flexibilität aus. Rittal Schränke werden aus hochwertigen Materialien hergestellt und bieten eine robuste Konstruktion, die einen zuverlässigen Schutz für die darin befindlichen Geräte gewährleistet. Sie sind gegen Staub, Schmutz, Feuchtigkeit, Vibrationen und andere Umgebungseinflüsse geschützt. Rittal Schranksysteme sind modular aufgebaut, was bedeutet, dass sie an die spezifischen Anforderungen und den verfügbaren Platz angepasst werden können. Sie bieten eine Vielzahl von Optionen für die Montage von Zubehör wie Fachböden, Kabelmanagement, Klimatisierungseinheiten und Stromverteilungseinheiten. Die Schranksysteme von Rittal bieten verschiedene Sicherheitsmerkmale wie abschließbare Türen, Sicherheitsschlösser und Zugangskontrollsysteme, um den unbefugten Zugriff auf die Geräte zu verhindern und die Datensicherheit zu gewährleisten. Für die Aufstellung der modularen Wasseraufbereitungsanlage von HeylNeomeris wird lediglich eine minimale Grundfläche von 1,60m x 1m benötigt. Sie besteht aus 2 Schränken, die jeweils 80cm breit und 60cm tief sind. Es besteht die Möglichkeit mit Doppel-flügeltüren zu arbeiten und somit ergibt sich aufgrund der Tiefe von 60cm und einer Doppelflügeltür mit einem Abmaß von 40cm, eine Fläche von 1m in der Raumtiefe.Die verwendeten Schränke sind aus stabilen Stahlblechmodulen gefertigt und weisen eine hochwertige Oberflächenbeschichtung auf.Standardausstattung der AnlageTestomat® 808 SiO2 Silikat MessgerätZu der dauerhaften Silikat Überwachung kommt ein Testomat®808 SiO2 Silikat zum Einsatz. Der Testomat®808 SiO2 ist ein Messgerät, das zur Bestimmung des Silikatgehalts in Wasser eingesetzt wird. Das Messprinzip des Testomat®808 SiO2 basiert auf der sogenannten Molybdänblau-Methode. Dabei reagiert das Silikat im Wasser mit einer Reagenzlösung, die Molybdän enthält. Diese Reaktion erzeugt eine blaue Farbe, deren Intensität proportional zum Silikatgehalt ist. Das Messgerät erfasst die Farbintensität mittels eines optischen Sensors und wandelt sie in einen Messwert um, der den Silikatgehalt des Wassers repräsentiert. Der Testomat®808 SiO2 ist in einem kompakten Gehäuse untergebracht, das eine Bedienoberfläche, Anzeige- und Steuerelemente sowie Anschlüsse für Wasserproben und Abfluss enthält.Durch den Einsatz des Testomat 808®SiO2 wird die verlässliche Einhaltung des seitens des DGSV sowie AKI empfohlenen Grenzwertes für SiO2 in Höhe von 0,4 mg/l sichergestellt.Im Falle einer Grenzwertüberschreitung besteht die Möglichkeit diese an den optional erhältlichen NeoTecMaster® zu übermitteln oder direkt ein optisches Warnelement anzusteuern. Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich, um etwaige Ablagerungen sowie hieraus im Folgenden resultierende Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu vermeiden.Durch den Einsatz des Testomat®808 SiO2 können Unternehmen den Silikatgehalt kontinuierlich überwachen und bei Bedarf entsprechende Maßnahmen ergreifen, um Ablagerungen zu verhindern.UV-Desinfektion MiniDie UV-Desinfektion wird bei der Wasseraufbereitung eingesetzt, um das Wasser von etwaigen Mikroorganismen wie Bakterien, Viren und Protozoen zu inaktivieren. UV steht für ultraviolette Strahlung, die von speziellen UV-Lampen erzeugt wird. Das Prinzip der UV-Desinfektion beruht auf der Inaktivierung der DNA oder RNA der Mikroorganismen, wodurch sie daran gehindert werden, sich zu vermehren und Krankheiten zu verursachen. Die UV-Desinfektion ist relevant, weil UV-Strahlung effektiv gegen eine Vielzahl von Mikroorganismen, einschließlich Bakterien, Viren und Protozoen wie Giardia und Cryptosporidium wirkt. Es kann eine hohe Inaktivierungsrate erreicht werden und die meisten pathogenen Organismen im Wasser abgetötet werden. Im Gegensatz zu anderen Desinfektionsmethoden wie Chlorung oder Ozonierung erfordert die UV-Desinfektion keine Zugabe von Chemikalien zum Wasser. Es erzeugt keine unerwünschten Nebenprodukte und verändert weder den Geschmack noch den Geruch des Wassers. Die UV-Desinfektion ist eine zuverlässige Methode, um Mikroorganismen abzutöten. Solange die UV-Lampe ordnungsgemäß gewartet wird, bleibt die Effektivität der Desinfektion konstant. Da bei der UV-Desinfektion keine Chemikalien verwendet werden, gibt es keine schädlichen Rückstände im Wasser oder in der Umwelt. Es ist eine umweltfreundliche Desinfektionsmethode, die den ökologischen Fußabdruck der Wasseraufbereitung reduziert. Es ist wichtig zu beachten, dass die UV-Desinfektion eine wirksame Methode zur Abtötung von Mikroorganismen ist, aber nicht zur Entfernung von Schadstoffen, Partikeln oder chemischen Verunreinigungen im Wasser dient.PyrogenfilterEin Pyrogenfilter ist eine spezielle Art von Filter, die in der Wasseraufbereitung eingesetzt wird, um Pyrogene aus dem Wasser zu entfernen. Pyrogene sind Stoffe, die eine immunologische Reaktion im Körper hervorrufen können, insbesondere eine Erhöhung der Körpertemperatur. In der Regel handelt es sich dabei um Endotoxine, die von Bakterien wie beispielsweise Escherichia coli (E. coli) freigesetzt werden. Der Pyrogenfilter besteht aus einem Filterelement, das eine sehr feine Porengröße aufweist, typischerweise im Bereich von 0,1 bis 0,2 Mikrometern. Dies ermöglicht es dem Filter, Partikel und Mikroorganismen effektiv zurückzuhalten, einschließlich der pyrogenen Bakterien, die im Wasser vorhanden sein können. Bei der modularen Wasseraufbereitungsanlage wird der Pyrogenfilter nach anderen Vorbehandlungsstufen wie Filtration und Desinfektion eingesetzt. Nachdem das Wasser von Partikeln und Mikroorganismen gereinigt wurde, wird es durch den Pyrogenfilter geleitet, um mögliche Pyrogene zu entfernen. Pyrogenfilter sind besonders wichtig in Branchen, in denen die Pyrogenfreiheit des Wassers von entscheidender Bedeutung ist, beispielsweise im ambulanten Versorgungsbereich, um eine optimale Qualität von Instrumentarium für Operationen sicherzustellen. Insgesamt spielen Pyrogenfilter eine wichtige Rolle in der Wasseraufbereitung, um die Qualität und Reinheit des Wassers sicherzustellen und die potenzielle Exposition gegenüber pyrogenen Substanzen zu minimieren.HebeanlageDie Hebeanlage dient der verlässlichen Abführung der anfallenden Abwassermengen aus den einzelnen Prozessschritten. Als wesentliche Volumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt. Auffangwannen Optionale Bestandteile der Anlage:NeoTecMaster® 5 Zoll mit GehäuseSichtfensterBeleuchtungAqua-Stop (Magnetventil-Absperrung)

Die modulare Wasseraufbereitungsanlage wurde speziell für den ambulanten Versorgungsbereich entwickelt. Unter Beibehaltung der Gesamtgeometrie kann die Anlage auf die unterschiedlichen Wasserhärtegrade in Deutschland, die Bedarfsmengen in unterschiedlichen ambulanten Zentren, als auch an die Ausgangswasserqualität inklusive etwaiger Aufbereitungsschritte seitens der Versorger angepasst werden. Die Modularität bietet den entscheidenden Vorteil, dass das Gesamtkonzept auf den jeweiligen Wassertyp beziehungsweise die Zusammensetzung als auch die Aufbereitungsverfahren des Versorgers angepasst werden kann.PrinzipDie Wasseraufbereitungsanlage kann aufgrund ihrer modularen Bauweise an die unterschiedlichen Gegebenheiten im ambulanten Versorgungsbereich angepasst werden. Dazu zählen verschiedene Wasserhärtegrade, Bedarfsmengen in ambulanten Zentren, die Ausgangswasserqualität und die Aufbereitungsschritte. Eine optimale Wasseraufbereitung ist relevant für eine verlässliche Verfügbarkeit von Instrumentarium für Operationen. Zusätzlich geht der Schutz des Instrumentariums und der Gerätetechnik damit einher. Weitergehend stehen etwaige Beschädigungen des Instrumentariums oder der Gerätetechnik immer im direkten Zusammenhang mit dem Thema Patientensicherheit. Zur Aufbereitung des Wassers kommen eine Vorfiltration, eine Enthärtungsanlage, eine Umkehrosmoseanlage mit einem 100 Liter Permeatbehälter inklusive Wasserschloss und Sterifilter sowie eine dauerhafte Leitwertund Silikat-Überwachung durch einen Testomat® 808 SiO2 am Mischbett sowie Rezirkulationssystem mit integrierter UV-Anlage und Pyrogenfilter zum Einsatz.Absperrung über SystemtrennerZum Schutz des Trinkwassernetzes vor Verunreinigungen durch aufbereitetes Wasser bzw. Veränderungen der natürlichen Zusammensetzung des eingespeisten Trinkwassers durch die technische Aufbereitung dessen, ist die Installation eines Systemtrenners zwingend vorgeschrieben. Die Anlage verfügt über einen integrierten Systemtrenner (Typ BA), welcher sich direkt hinter dem Aqua-Stop des Wasseranschlusses befindet.Rittal SchranksystemeDie Anlagenkomponenten sind in zwei Rittal-Schränken verbaut. Rittal ist ein führender Hersteller von Schranksystemen und bietet eine breite Palette von Lösungen für die sichere Aufbewahrung und den Schutz von elektronischen Komponenten und Geräten. Rittal Schranksysteme sind in verschiedenen Größen, Ausführungen und Konfigurationen erhältlich und eignen sich für verschiedene Anwendungsbereiche wie IT-Infrastruktur, Industrieautomation, Energieverteilung und Telekommunikation.Die Schranksysteme von Rittal zeichnen sich durch hohe Qualität, Funktionalität und Flexibilität aus. Rittal Schränke werden aus hochwertigen Materialien hergestellt und bieten eine robuste Konstruktion, die einen zuverlässigen Schutz für die darin befindlichen Geräte gewährleistet. Sie sind gegen Staub, Schmutz, Feuchtigkeit, Vibrationen und andere Umgebungseinflüsse geschützt. Rittal Schranksysteme sind modular aufgebaut, was bedeutet, dass sie an die spezifischen Anforderungen und den verfügbaren Platz angepasst werden können. Sie bieten eine Vielzahl von Optionen für die Montage von Zubehör wie Fachböden, Kabelmanagement, Klimatisierungseinheiten und Stromverteilungseinheiten. Die Schranksysteme von Rittal bieten verschiedene Sicherheitsmerkmale wie abschließbare Türen, Sicherheitsschlösser und Zugangskontrollsysteme, um den unbefugten Zugriff auf die Geräte zu verhindern und die Datensicherheit zu gewährleisten. Für die Aufstellung der modularen Wasseraufbereitungsanlage von HeylNeomeris wird lediglich eine minimale Grundfläche von 1,60m x 1m benötigt. Sie besteht aus 2 Schränken, die jeweils 80cm breit und 60cm tief sind. Es besteht die Möglichkeit mit Doppel-flügeltüren zu arbeiten und somit ergibt sich aufgrund der Tiefe von 60cm und einer Doppelflügeltür mit einem Abmaß von 40cm, eine Fläche von 1m in der Raumtiefe.Die verwendeten Schränke sind aus stabilen Stahlblechmodulen gefertigt und weisen eine hochwertige Oberflächenbeschichtung auf.Standardausstattung der AnlageTestomat® 808 SiO2 Silikat MessgerätZu der dauerhaften Silikat Überwachung kommt ein Testomat®808 SiO2 Silikat zum Einsatz. Der Testomat®808 SiO2 ist ein Messgerät, das zur Bestimmung des Silikatgehalts in Wasser eingesetzt wird. Das Messprinzip des Testomat®808 SiO2 basiert auf der sogenannten Molybdänblau-Methode. Dabei reagiert das Silikat im Wasser mit einer Reagenzlösung, die Molybdän enthält. Diese Reaktion erzeugt eine blaue Farbe, deren Intensität proportional zum Silikatgehalt ist. Das Messgerät erfasst die Farbintensität mittels eines optischen Sensors und wandelt sie in einen Messwert um, der den Silikatgehalt des Wassers repräsentiert. Der Testomat®808 SiO2 ist in einem kompakten Gehäuse untergebracht, das eine Bedienoberfläche, Anzeige- und Steuerelemente sowie Anschlüsse für Wasserproben und Abfluss enthält.Durch den Einsatz des Testomat 808®SiO2 wird die verlässliche Einhaltung des seitens des DGSV sowie AKI empfohlenen Grenzwertes für SiO2 in Höhe von 0,4 mg/l sichergestellt.Im Falle einer Grenzwertüberschreitung besteht die Möglichkeit diese an den optional erhältlichen NeoTecMaster® zu übermitteln oder direkt ein optisches Warnelement anzusteuern. Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich, um etwaige Ablagerungen sowie hieraus im Folgenden resultierende Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu vermeiden.Durch den Einsatz des Testomat®808 SiO2 können Unternehmen den Silikatgehalt kontinuierlich überwachen und bei Bedarf entsprechende Maßnahmen ergreifen, um Ablagerungen zu verhindern.UV-Desinfektion MiniDie UV-Desinfektion wird bei der Wasseraufbereitung eingesetzt, um das Wasser von etwaigen Mikroorganismen wie Bakterien, Viren und Protozoen zu inaktivieren. UV steht für ultraviolette Strahlung, die von speziellen UV-Lampen erzeugt wird. Das Prinzip der UV-Desinfektion beruht auf der Inaktivierung der DNA oder RNA der Mikroorganismen, wodurch sie daran gehindert werden, sich zu vermehren und Krankheiten zu verursachen. Die UV-Desinfektion ist relevant, weil UV-Strahlung effektiv gegen eine Vielzahl von Mikroorganismen, einschließlich Bakterien, Viren und Protozoen wie Giardia und Cryptosporidium wirkt. Es kann eine hohe Inaktivierungsrate erreicht werden und die meisten pathogenen Organismen im Wasser abgetötet werden. Im Gegensatz zu anderen Desinfektionsmethoden wie Chlorung oder Ozonierung erfordert die UV-Desinfektion keine Zugabe von Chemikalien zum Wasser. Es erzeugt keine unerwünschten Nebenprodukte und verändert weder den Geschmack noch den Geruch des Wassers. Die UV-Desinfektion ist eine zuverlässige Methode, um Mikroorganismen abzutöten. Solange die UV-Lampe ordnungsgemäß gewartet wird, bleibt die Effektivität der Desinfektion konstant. Da bei der UV-Desinfektion keine Chemikalien verwendet werden, gibt es keine schädlichen Rückstände im Wasser oder in der Umwelt. Es ist eine umweltfreundliche Desinfektionsmethode, die den ökologischen Fußabdruck der Wasseraufbereitung reduziert. Es ist wichtig zu beachten, dass die UV-Desinfektion eine wirksame Methode zur Abtötung von Mikroorganismen ist, aber nicht zur Entfernung von Schadstoffen, Partikeln oder chemischen Verunreinigungen im Wasser dient.PyrogenfilterEin Pyrogenfilter ist eine spezielle Art von Filter, die in der Wasseraufbereitung eingesetzt wird, um Pyrogene aus dem Wasser zu entfernen. Pyrogene sind Stoffe, die eine immunologische Reaktion im Körper hervorrufen können, insbesondere eine Erhöhung der Körpertemperatur. In der Regel handelt es sich dabei um Endotoxine, die von Bakterien wie beispielsweise Escherichia coli (E. coli) freigesetzt werden. Der Pyrogenfilter besteht aus einem Filterelement, das eine sehr feine Porengröße aufweist, typischerweise im Bereich von 0,1 bis 0,2 Mikrometern. Dies ermöglicht es dem Filter, Partikel und Mikroorganismen effektiv zurückzuhalten, einschließlich der pyrogenen Bakterien, die im Wasser vorhanden sein können. Bei der modularen Wasseraufbereitungsanlage wird der Pyrogenfilter nach anderen Vorbehandlungsstufen wie Filtration und Desinfektion eingesetzt. Nachdem das Wasser von Partikeln und Mikroorganismen gereinigt wurde, wird es durch den Pyrogenfilter geleitet, um mögliche Pyrogene zu entfernen. Pyrogenfilter sind besonders wichtig in Branchen, in denen die Pyrogenfreiheit des Wassers von entscheidender Bedeutung ist, beispielsweise im ambulanten Versorgungsbereich, um eine optimale Qualität von Instrumentarium für Operationen sicherzustellen. Insgesamt spielen Pyrogenfilter eine wichtige Rolle in der Wasseraufbereitung, um die Qualität und Reinheit des Wassers sicherzustellen und die potenzielle Exposition gegenüber pyrogenen Substanzen zu minimieren.HebeanlageDie Hebeanlage dient der verlässlichen Abführung der anfallenden Abwassermengen aus den einzelnen Prozessschritten. Als wesentliche Volumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt.NeoTecMaster® 5 Zoll mit GehäuseDatenerfassung sowie deren Visualisierung und Verarbeitung sind nur einige der relevanten Themen im Umfeld einer modernen Wasseraufbereitung. Die Vernetzung unterschiedlichster Messsysteme und deren Einbindung in die Prozessautomatisierung ist hierbei ein elementarer Baustein. Der NeoTecMaster® wurde speziell für diese Aufgabe entwickelt und ist ein herstelleroffenes Multiparametersystem.Die Datenaufzeichnung und Visualisierung vom NeoTecMaster®Die Visualisierung beim Multicontroller erfolgt über Trendgraphen. Alle eingerichteten Parameter können an- und abgewählt werden. Alle aufgezeichneten Daten werden auf einem USB Stick gesichert und sind zusätzlich innerhalb des Firmennetzwerkes online abrufbar. Sie können über die Umschalttaste bis zu 8 Parameter überwachen und visualisieren.Der NeoTecMaster ist mit einem Bildschirm in 5 -Zoll Größe und zusätzlichem Gehäuse der Schutzklasse IP 66 erhältlich.Das NeoTecMaster® Multicontroller Konzept ist ein Basisbaustein für jede Wasseraufbereitungsanlage, auch für Anlagen in ambulanten Kliniken.AuffangwanneOptionale Bestandteile der Anlage: SichtfensterBeleuchtungAqua-Stop (Magnetventil-Absperrung)

Die modulare Wasseraufbereitungsanlage wurde speziell für den ambulanten Versorgungsbereich entwickelt. Unter Beibehaltung der Gesamtgeometrie kann die Anlage auf die unterschiedlichen Wasserhärtegrade in Deutschland, die Bedarfsmengen in unterschiedlichen ambulanten Zentren, als auch an die Ausgangswasserqualität inklusive etwaiger Aufbereitungsschritte seitens der Versorger angepasst werden. Die Modularität bietet den entscheidenden Vorteil, dass das Gesamtkonzept auf den jeweiligen Wassertyp beziehungsweise die Zusammensetzung als auch die Aufbereitungsverfahren des Versorgers angepasst werden kann.PrinzipDie Wasseraufbereitungsanlage kann aufgrund ihrer modularen Bauweise an die unterschiedlichen Gegebenheiten im ambulanten Versorgungsbereich angepasst werden. Dazu zählen verschiedene Wasserhärtegrade, Bedarfsmengen in ambulanten Zentren, die Ausgangswasserqualität und die Aufbereitungsschritte. Eine optimale Wasseraufbereitung ist relevant für eine verlässliche Verfügbarkeit von Instrumentarium für Operationen. Zusätzlich geht der Schutz des Instrumentariums und der Gerätetechnik damit einher. Weitergehend stehen etwaige Beschädigungen des Instrumentariums oder der Gerätetechnik immer im direkten Zusammenhang mit dem Thema Patientensicherheit. Zur Aufbereitung des Wassers kommen eine Vorfiltration, eine Enthärtungsanlage, eine Umkehrosmoseanlage mit einem 100 Liter Permeatbehälter inklusive Wasserschloss und Sterifilter sowie eine dauerhafte Leitwertund Silikat-Überwachung durch einen Testomat® 808 SiO2 am Mischbett sowie Rezirkulationssystem mit integrierter UV-Anlage und Pyrogenfilter zum Einsatz.Absperrung über SystemtrennerZum Schutz des Trinkwassernetzes vor Verunreinigungen durch aufbereitetes Wasser bzw. Veränderungen der natürlichen Zusammensetzung des eingespeisten Trinkwassers durch die technische Aufbereitung dessen, ist die Installation eines Systemtrenners zwingend vorgeschrieben. Die Anlage verfügt über einen integrierten Systemtrenner (Typ BA), welcher sich direkt hinter dem Aqua-Stop des Wasseranschlusses befindet.Rittal SchranksystemeDie Anlagenkomponenten sind in zwei Rittal-Schränken verbaut. Rittal ist ein führender Hersteller von Schranksystemen und bietet eine breite Palette von Lösungen für die sichere Aufbewahrung und den Schutz von elektronischen Komponenten und Geräten. Rittal Schranksysteme sind in verschiedenen Größen, Ausführungen und Konfigurationen erhältlich und eignen sich für verschiedene Anwendungsbereiche wie IT-Infrastruktur, Industrieautomation, Energieverteilung und Telekommunikation.Die Schranksysteme von Rittal zeichnen sich durch hohe Qualität, Funktionalität und Flexibilität aus. Rittal Schränke werden aus hochwertigen Materialien hergestellt und bieten eine robuste Konstruktion, die einen zuverlässigen Schutz für die darin befindlichen Geräte gewährleistet. Sie sind gegen Staub, Schmutz, Feuchtigkeit, Vibrationen und andere Umgebungseinflüsse geschützt. Rittal Schranksysteme sind modular aufgebaut, was bedeutet, dass sie an die spezifischen Anforderungen und den verfügbaren Platz angepasst werden können. Sie bieten eine Vielzahl von Optionen für die Montage von Zubehör wie Fachböden, Kabelmanagement, Klimatisierungseinheiten und Stromverteilungseinheiten. Die Schranksysteme von Rittal bieten verschiedene Sicherheitsmerkmale wie abschließbare Türen, Sicherheitsschlösser und Zugangskontrollsysteme, um den unbefugten Zugriff auf die Geräte zu verhindern und die Datensicherheit zu gewährleisten. Für die Aufstellung der modularen Wasseraufbereitungsanlage von HeylNeomeris wird lediglich eine minimale Grundfläche von 1,60m x 1m benötigt. Sie besteht aus 2 Schränken, die jeweils 80cm breit und 60cm tief sind. Es besteht die Möglichkeit mit Doppel-flügeltüren zu arbeiten und somit ergibt sich aufgrund der Tiefe von 60cm und einer Doppelflügeltür mit einem Abmaß von 40cm, eine Fläche von 1m in der Raumtiefe.Die verwendeten Schränke sind aus stabilen Stahlblechmodulen gefertigt und weisen eine hochwertige Oberflächenbeschichtung auf.Standardausstattung der AnlageTestomat® 808 SiO2 Silikat MessgerätZu der dauerhaften Silikat Überwachung kommt ein Testomat®808 SiO2 Silikat zum Einsatz. Der Testomat®808 SiO2 ist ein Messgerät, das zur Bestimmung des Silikatgehalts in Wasser eingesetzt wird. Das Messprinzip des Testomat®808 SiO2 basiert auf der sogenannten Molybdänblau-Methode. Dabei reagiert das Silikat im Wasser mit einer Reagenzlösung, die Molybdän enthält. Diese Reaktion erzeugt eine blaue Farbe, deren Intensität proportional zum Silikatgehalt ist. Das Messgerät erfasst die Farbintensität mittels eines optischen Sensors und wandelt sie in einen Messwert um, der den Silikatgehalt des Wassers repräsentiert. Der Testomat®808 SiO2 ist in einem kompakten Gehäuse untergebracht, das eine Bedienoberfläche, Anzeige- und Steuerelemente sowie Anschlüsse für Wasserproben und Abfluss enthält.Durch den Einsatz des Testomat 808®SiO2 wird die verlässliche Einhaltung des seitens des DGSV sowie AKI empfohlenen Grenzwertes für SiO2 in Höhe von 0,4 mg/l sichergestellt.Im Falle einer Grenzwertüberschreitung besteht die Möglichkeit diese an den optional erhältlichen NeoTecMaster® zu übermitteln oder direkt ein optisches Warnelement anzusteuern. Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich, um etwaige Ablagerungen sowie hieraus im Folgenden resultierende Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu vermeiden.Durch den Einsatz des Testomat®808 SiO2 können Unternehmen den Silikatgehalt kontinuierlich überwachen und bei Bedarf entsprechende Maßnahmen ergreifen, um Ablagerungen zu verhindern. HebeanlageDie Hebeanlage dient der verlässlichen Abführung der anfallenden Abwassermengen aus den einzelnen Prozessschritten. Als wesentliche Volumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt. Optionale Bestandteile der AnlageUV-Desinfektion MiniPyrogenfilterNeoTecMaster® 5 Zoll mit GehäuseSichtfensterBeleuchtungAqua-Stop (Magnetventil-Absperrung)Auffangwanne

Hinweis: Bei dem dargestellten System, bestehend aus zwei Schränken, handelt es sich um die voll ausgestattete Version unseres Systems. Der Grundpreis wird demnach um die gewählten Optionen ergänzt.Die modulare Wasseraufbereitungsanlage wurde speziell für den ambulanten Versorgungsbereich entwickelt. Unter Beibehaltung der Gesamtgeometrie kann die Anlage auf die unterschiedlichen Wasserhärtegrade in Deutschland, die Bedarfsmengen in unterschiedlichen ambulanten Zentren, als auch an die Ausgangswasserqualität inklusive etwaiger Aufbereitungsschritte seitens der Versorger angepasst werden. Die Modularität bietet den entscheidenden Vorteil, dass das Gesamtkonzept auf den jeweiligen Wassertyp beziehungsweise die Zusammensetzung als auch die Aufbereitungsverfahren des Versorgers angepasst werden kann.PrinzipDie Wasseraufbereitungsanlage kann aufgrund ihrer modularen Bauweise an die unterschiedlichen Gegebenheiten im ambulanten Versorgungsbereich angepasst werden. Dazu zählen verschiedene Wasserhärtegrade, Bedarfsmengen in ambulanten Zentren, die Ausgangswasserqualität und die Aufbereitungsschritte. Eine optimale Wasseraufbereitung ist relevant für eine verlässliche Verfügbarkeit von Instrumentarium für Operationen. Zusätzlich geht der Schutz des Instrumentariums und der Gerätetechnik damit einher. Weitergehend stehen etwaige Beschädigungen des Instrumentariums oder der Gerätetechnik immer im direkten Zusammenhang mit dem Thema Patientensicherheit. Zur Aufbereitung des Wassers kommen eine Vorfiltration, eine Enthärtungsanlage, eine Umkehrosmoseanlage mit einem 100 Liter Permeatbehälter inklusive Wasserschloss und Sterifilter sowie eine dauerhafte Leitwertund Silikat-Überwachung durch einen Testomat® 808 SiO2 am Mischbett sowie Rezirkulationssystem mit integrierter UV-Anlage und Pyrogenfilter zum Einsatz.Abwasser Abführung über SolehebeanlageAls optionale Komponente kann die Aufbereitungsanlage um eine integrierte Abwasserhebeanlage erweitert werden, welche das erzeugte und gesammelte Abwasser in die Kanalisation fördert. Als wesentliche Abwasservolumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt.Absperrung über SystemtrennerZum Schutz des Trinkwassernetzes vor Verunreinigungen durch aufbereitetes Wasser bzw. Veränderungen der natürlichen Zusammensetzung des eingespeisten Trinkwassers durch die technische Aufbereitung dessen, ist die Installation eines Systemtrenners zwingend vorgeschrieben. Die Anlage verfügt über einen integrierten Systemtrenner (Typ BA), welcher sich direkt hinter dem Aqua-Stop des Wasseranschlusses befindet.Rittal SchranksystemeDie Anlagenkomponenten sind in zwei Rittal-Schränken verbaut. Rittal ist ein führender Hersteller von Schranksystemen und bietet eine breite Palette von Lösungen für die sichere Aufbewahrung und den Schutz von elektronischen Komponenten und Geräten. Rittal Schranksysteme sind in verschiedenen Größen, Ausführungen und Konfigurationen erhältlich und eignen sich für verschiedene Anwendungsbereiche wie IT-Infrastruktur, Industrieautomation, Energieverteilung und Telekommunikation.Die Schranksysteme von Rittal zeichnen sich durch hohe Qualität, Funktionalität und Flexibilität aus. Rittal Schränke werden aus hochwertigen Materialien hergestellt und bieten eine robuste Konstruktion, die einen zuverlässigen Schutz für die darin befindlichen Geräte gewährleistet. Sie sind gegen Staub, Schmutz, Feuchtigkeit, Vibrationen und andere Umgebungseinflüsse geschützt. Rittal Schranksysteme sind modular aufgebaut, was bedeutet, dass sie an die spezifischen Anforderungen und den verfügbaren Platz angepasst werden können. Sie bieten eine Vielzahl von Optionen für die Montage von Zubehör wie Fachböden, Kabelmanagement, Klimatisierungseinheiten und Stromverteilungseinheiten. Die Schranksysteme von Rittal bieten verschiedene Sicherheitsmerkmale wie abschließbare Türen, Sicherheitsschlösser und Zugangskontrollsysteme, um den unbefugten Zugriff auf die Geräte zu verhindern und die Datensicherheit zu gewährleisten. Für die Aufstellung der modularen Wasseraufbereitungsanlage von HeylNeomeris wird lediglich eine minimale Grundfläche von 1,60m x 1m benötigt. Sie besteht aus 2 Schränken, die jeweils 80cm breit und 60cm tief sind. Es besteht die Möglichkeit mit Doppel-flügeltüren zu arbeiten und somit ergibt sich aufgrund der Tiefe von 60cm und einer Doppelflügeltür mit einem Abmaß von 40cm, eine Fläche von 1m in der Raumtiefe.Die verwendeten Schränke sind aus stabilen Stahlblechmodulen gefertigt und weisen eine hochwertige Oberflächenbeschichtung auf.Standardausstattung der AnlageTestomat® 808 SiO2 Silikat MessgerätZu der dauerhaften Silikat Überwachung kommt ein Testomat®808 SiO2 Silikat zum Einsatz. Der Testomat®808 SiO2 ist ein Messgerät, das zur Bestimmung des Silikatgehalts in Wasser eingesetzt wird. Das Messprinzip des Testomat®808 SiO2 basiert auf der sogenannten Molybdänblau-Methode. Dabei reagiert das Silikat im Wasser mit einer Reagenzlösung, die Molybdän enthält. Diese Reaktion erzeugt eine blaue Farbe, deren Intensität proportional zum Silikatgehalt ist. Das Messgerät erfasst die Farbintensität mittels eines optischen Sensors und wandelt sie in einen Messwert um, der den Silikatgehalt des Wassers repräsentiert. Der Testomat®808 SiO2 ist in einem kompakten Gehäuse untergebracht, das eine Bedienoberfläche, Anzeige- und Steuerelemente sowie Anschlüsse für Wasserproben und Abfluss enthält.Durch den Einsatz des Testomat 808®SiO2 wird die verlässliche Einhaltung des seitens des DGSV sowie AKI empfohlenen Grenzwertes für SiO2 in Höhe von 0,4 mg/l sichergestellt.Im Falle einer Grenzwertüberschreitung besteht die Möglichkeit diese an den optional erhältlichen NeoTecMaster® zu übermitteln oder direkt ein optisches Warnelement anzusteuern. Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich, um etwaige Ablagerungen sowie hieraus im Folgenden resultierende Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu vermeiden.Durch den Einsatz des Testomat®808 SiO2 können Unternehmen den Silikatgehalt kontinuierlich überwachen und bei Bedarf entsprechende Maßnahmen ergreifen, um Ablagerungen zu verhindern.UV-Desinfektion MiniDie UV-Desinfektion wird bei der Wasseraufbereitung eingesetzt, um das Wasser von etwaigen Mikroorganismen wie Bakterien, Viren und Protozoen zu inaktivieren. UV steht für ultraviolette Strahlung, die von speziellen UV-Lampen erzeugt wird. Das Prinzip der UV-Desinfektion beruht auf der Inaktivierung der DNA oder RNA der Mikroorganismen, wodurch sie daran gehindert werden, sich zu vermehren und Krankheiten zu verursachen. Die UV-Desinfektion ist relevant, weil UV-Strahlung effektiv gegen eine Vielzahl von Mikroorganismen, einschließlich Bakterien, Viren und Protozoen wie Giardia und Cryptosporidium wirkt. Es kann eine hohe Inaktivierungsrate erreicht werden und die meisten pathogenen Organismen im Wasser abgetötet werden. Im Gegensatz zu anderen Desinfektionsmethoden wie Chlorung oder Ozonierung erfordert die UV-Desinfektion keine Zugabe von Chemikalien zum Wasser. Es erzeugt keine unerwünschten Nebenprodukte und verändert weder den Geschmack noch den Geruch des Wassers. Die UV-Desinfektion ist eine zuverlässige Methode, um Mikroorganismen abzutöten. Solange die UV-Lampe ordnungsgemäß gewartet wird, bleibt die Effektivität der Desinfektion konstant. Da bei der UV-Desinfektion keine Chemikalien verwendet werden, gibt es keine schädlichen Rückstände im Wasser oder in der Umwelt. Es ist eine umweltfreundliche Desinfektionsmethode, die den ökologischen Fußabdruck der Wasseraufbereitung reduziert. Es ist wichtig zu beachten, dass die UV-Desinfektion eine wirksame Methode zur Abtötung von Mikroorganismen ist, aber nicht zur Entfernung von Schadstoffen, Partikeln oder chemischen Verunreinigungen im Wasser dient.PyrogenfilterEin Pyrogenfilter ist eine spezielle Art von Filter, die in der Wasseraufbereitung eingesetzt wird, um Pyrogene aus dem Wasser zu entfernen. Pyrogene sind Stoffe, die eine immunologische Reaktion im Körper hervorrufen können, insbesondere eine Erhöhung der Körpertemperatur. In der Regel handelt es sich dabei um Endotoxine, die von Bakterien wie beispielsweise Escherichia coli (E. coli) freigesetzt werden. Der Pyrogenfilter besteht aus einem Filterelement, das eine sehr feine Porengröße aufweist, typischerweise im Bereich von 0,1 bis 0,2 Mikrometern. Dies ermöglicht es dem Filter, Partikel und Mikroorganismen effektiv zurückzuhalten, einschließlich der pyrogenen Bakterien, die im Wasser vorhanden sein können. Bei der modularen Wasseraufbereitungsanlage wird der Pyrogenfilter nach anderen Vorbehandlungsstufen wie Filtration und Desinfektion eingesetzt. Nachdem das Wasser von Partikeln und Mikroorganismen gereinigt wurde, wird es durch den Pyrogenfilter geleitet, um mögliche Pyrogene zu entfernen. Pyrogenfilter sind besonders wichtig in Branchen, in denen die Pyrogenfreiheit des Wassers von entscheidender Bedeutung ist, beispielsweise im ambulanten Versorgungsbereich, um eine optimale Qualität von Instrumentarium für Operationen sicherzustellen. Insgesamt spielen Pyrogenfilter eine wichtige Rolle in der Wasseraufbereitung, um die Qualität und Reinheit des Wassers sicherzustellen und die potenzielle Exposition gegenüber pyrogenen Substanzen zu minimieren.HebeanlageDie Hebeanlage dient der verlässlichen Abführung der anfallenden Abwassermengen aus den einzelnen Prozessschritten. Als wesentliche Volumenströme sind hierbei das Abwasser aus der Regeneration der Enthärtungsanlage sowie das Konzentrat der Umkehrosmose zu benennen. In der Hebeanlage werden auch die diskontinuierlich anfallenden Abwasserströme des Silikatmessgerätes, des Systemtrenners sowie das Spülwasser, welches bei Wechsel der Eingangsfilter (insbesondere Aktivkohlefilter) anfällt, gesammelt.NeoTecMaster® 5 Zoll mit GehäuseDatenerfassung sowie deren Visualisierung und Verarbeitung sind nur einige der relevanten Themen im Umfeld einer modernen Wasseraufbereitung. Die Vernetzung unterschiedlichster Messsysteme und deren Einbindung in die Prozessautomatisierung ist hierbei ein elementarer Baustein. Der NeoTecMaster® wurde speziell für diese Aufgabe entwickelt und ist ein herstelleroffenes Multiparametersystem.Die Datenaufzeichnung und Visualisierung vom NeoTecMaster®Die Visualisierung beim Multicontroller erfolgt über Trendgraphen. Alle eingerichteten Parameter können an- und abgewählt werden. Alle aufgezeichneten Daten werden auf einem USB Stick gesichert und sind zusätzlich innerhalb des Firmennetzwerkes online abrufbar. Sie können über die Umschalttaste bis zu 8 Parameter überwachen und visualisieren.Der NeoTecMaster ist mit einem Bildschirm in 5 -Zoll Größe und zusätzlichem Gehäuse der Schutzklasse IP 66 erhältlich.Das NeoTecMaster® Multicontroller Konzept ist ein Basisbaustein für jede Wasseraufbereitungsanlage, auch für Anlagen in ambulanten Kliniken.SichtfensterIn den Rittal Schränken sind Sichtfenster verbaut, welche einen Überblick über die Messtechnik bieten. Die Verwendung von Sichtfenstern in Rittal Schranksystemen hat mehrere Vorteile. Sie ermöglichen eine visuelle Inspektion der im Schrank befindlichen Geräte, ohne dass der Schrank geöffnet werden muss. Dies erleichtert die Überwachung, Wartung und Fehlerbehebung von Komponenten, ohne dass die Schrankintegrität beeinträchtigt wird. Die Sichtfenster bestehen in der Regel aus einem transparenten Material wie Glas.Hinweise: Sichtfenster in den Rittal-Schränken sind ausschließlich für einflüglige Türen verfügbar. Bei Auswahl dieser Option ist darauf zu achten, dass sich die notwendige Mindest-Raumtiefe von 100 cm auf 140 cm erhöht.Aqua-Stop (Magnetventil-Absperrung)Ein Aqua-Stop ist ein Sicherheitsmechanismus, der in Wasserversorgungssystemen verwendet wird, um den Wasserfluss zu stoppen oder zu begrenzen, wenn eine Störung oder ein Leck auftritt. Es handelt sich in der Regel um einen automatischen Schließmechanismus, der das Wasserzufuhrventil schließt, um größere Wasserschäden zu verhindern.Ein Magnetventil ist eine Art von Absperrventil, das durch die Verwendung eines elektromagnetischen Feldes gesteuert wird. In der Wasseraufbereitung wird ein Magnetventil zur Absperrung oder Regelung des Wasserflusses eingesetzt. Das Magnetventil besteht aus einem elektromagnetischen Spulensystem und einem Ventilmechanismus. Durch das Anlegen einer elektrischen Spannung an die Spule wird ein Magnetfeld erzeugt, das den Ventilmechanismus beeinflusst. Je nach Anwendung kann das Magnetventil geöffnet oder geschlossen werden, um den Wasserfluss zu ermöglichen oder zu blockieren. In Kombination kann zusätzliche Sicherheit und Kontrolle über den Wasserfluss gewährleistet werden.Der Aqua-Stop befindet sich direkt als erstes Element hinter dem Haupt- Wasseranschluss der Anlage. Das zugehörige Magnetventil ist mit zwei Fühlern gekoppelt, wovon jeweils einer die Bodenwannen der beiden Schranksysteme kontinuierlich überwacht.AuffangwanneOptionale Bestandteile der Anlage:Beleuchtung
